Calibrer son NAD avec Dirac Live ne se résume pas à brancher un micro et à cliquer sur « Optimiser ». Entre le choix de la courbe cible, la gestion des points de mesure, les licences à activer et la vérification du filtre chargé, chaque étape influence directement ce qu’on entend. Ce guide décrit précisément comment relier chaque réglage à son effet audible, mesurer de façon reproductible et construire un filtre fiable sans tomber dans le piège de la surcorrection.
- Dirac Live corrige simultanément la réponse en fréquence et la phase, mais ne remplace pas un bon placement des enceintes ni un traitement acoustique de base.
- La compatibilité NAD dépend du modèle et parfois d’un module MDC ou d’une licence séparée ; Dirac Live Bass Control nécessite une licence additionnelle.
- Le gain du microphone doit être réglé à 100 % et le niveau SPL détecté doit se situer entre −15 et −30 dB pour des mesures exploitables.
- La courbe cible est l’élément le plus déterminant du résultat final : une pente légèrement descendante vers les aigus produit un son naturel sans surcorrection.
- Plusieurs slots de filtre permettent de stocker des profils distincts (écoute hi-fi, cinéma, position canapé) et de les comparer à volume égal.
Dirac Live avec NAD : ce que corrige la calibration et ce que cela ne remplace pas
Dirac Live est un logiciel de correction acoustique développé par Dirac Research, une société fondée en 2001 à l’université d’Uppsala, en Suède. Son principe repose sur une analyse combinée de la réponse en fréquence et de la réponse impulsionnelle du système enceintes-pièce, capturée via un microphone placé aux points d’écoute. À partir de ces données, le logiciel construit un modèle acoustique de l’environnement, détecte les défauts et génère un filtre numérique correctif appliqué en temps réel par le Dirac Live Processor embarqué dans l’appareil.
Concrètement, la correction porte sur trois axes distincts. La réponse en fréquence est lissée selon une courbe cible choisie par l’utilisateur : les boursouflures dues aux modes de pièce dans le grave sont atténuées, les creux partiellement compensés. La phase est corrigée pour aligner temporellement les différentes fréquences, ce qui améliore la cohérence de l’image stéréo et la lisibilité des timbres. La cohérence temporelle multi-points est optimisée en pondérant les mesures de plusieurs positions, de sorte que le filtre représente une zone d’écoute réaliste plutôt qu’un seul point parfait.
Ces corrections produisent des effets audibles mesurables : une scène sonore mieux définie, des graves plus contrôlés, une intelligibilité accrue des dialogues en home-cinéma. Mais Dirac Live ne fait pas de miracles sur des problèmes que le signal numérique ne peut pas résoudre. Un mode de pièce très prononcé à 40 Hz peut être atténué, mais un creux de 20 dB à la même fréquence dû à une interférence destructive ne sera pas comblé sans dégrader la dynamique. De même, un placement d’enceintes asymétrique ou une pièce sans aucun traitement acoustique restera une contrainte que le filtre devra compenser en partie, au détriment de la marge de correction disponible.
- Dirac Live corrige : boursouflures de fréquence, problèmes de phase, dispersion temporelle des basses.
- Dirac Live améliore partiellement : les creux peu profonds, l’intégration caisson/enceintes, la cohérence sur une zone d’écoute élargie.
- Dirac Live ne remplace pas : le traitement acoustique physique, le placement optimal des enceintes, un caisson correctement positionné.
Comparé à Audyssey (présent chez Marantz et Denon) ou à AccuEQ chez Onkyo, Dirac Live se distingue par sa correction de phase et par la liberté laissée à l’utilisateur sur la courbe cible. Audyssey corrige principalement la réponse en amplitude et impose une courbe maison, avec peu de contrôle manuel. Dirac Live, lui, expose toutes les décisions à l’utilisateur — ce qui est un avantage pour qui comprend ce qu’il fait, et un piège pour qui applique des réglages sans les comprendre. C’est précisément pourquoi la préparation des mesures et le choix de la courbe cible méritent une attention particulière, comme le détaillent les sections suivantes.
Prérequis côté NAD et logiciel : modèles compatibles, licences et options (dont Bass Control)
Avant de lancer la moindre mesure, il faut s’assurer que le matériel et le logiciel sont correctement configurés. Tous les amplificateurs NAD ne sont pas compatibles Dirac Live de la même façon. Certains modèles intègrent Dirac Live nativement dans leur firmware, d’autres nécessitent un module NAD MDC (Modular Design Construction) enfichable, comme le BluOS MDC2 ou un module dédié selon la gamme. Les amplis de la série T (T 778, T 758 V3i) et certains modèles Masters (M33, M17 V2i) embarquent Dirac Live directement. Il convient de vérifier la fiche technique de son modèle avant tout achat de licence.
Côté logiciel, l’application Dirac Live est téléchargeable gratuitement sur le site de Dirac Research. Elle est disponible pour Windows et macOS. La connexion entre l’ordinateur et l’amplificateur NAD se fait via le réseau local : les deux appareils doivent être sur le même réseau Wi-Fi ou Ethernet. Au lancement, le logiciel détecte automatiquement les produits compatibles présents sur le réseau. Si l’appareil n’apparaît pas, un bouton « Rechercher à nouveau » relance la détection, et une saisie manuelle de l’adresse IP via le bouton « IP » permet de forcer la connexion. Un compte Dirac Live est obligatoire pour utiliser le logiciel : il se crée gratuitement sur le site de Dirac Research.
Les licences constituent un point critique souvent sous-estimé. Dirac Live propose plusieurs niveaux :
- Licence de base (bande passante limitée) : correction jusqu’à 500 Hz environ selon les appareils. Incluse avec certains NAD.
- Licence pleine bande passante : correction sur toute la plage audible. Nécessite un achat séparé sur certains modèles.
- Dirac Live Bass Control : option avancée gérant indépendamment plusieurs caissons de basses, leur intégration et leur sommation. Licence additionnelle payante.
- Dirac Live Active Room Treatment (aRT) : traitement actif de la pièce, disponible sur certaines plateformes.
| Licence | Plage corrigée | Incluse NAD ? | Usage recommandé |
|---|---|---|---|
| Base | 20 Hz – ~500 Hz | Parfois | Correction des graves uniquement |
| Pleine bande | 20 Hz – 20 kHz | Selon modèle | Hi-fi et home-cinéma complet |
| Bass Control | Graves multi-sub | Non | Systèmes avec plusieurs caissons |
| aRT | Variable | Non | Traitement actif de la pièce |
Un projet Dirac (fichier de projet) peut être sauvegardé, renommé et rechargé ultérieurement, ce qui évite de refaire les mesures à chaque modification de la courbe cible. Le logiciel permet également d’importer un projet existant pour générer un nouveau filtre avec des options différentes — Bass Control, aRT — sans nouvelle séance de mesure. Cette fonctionnalité est précieuse pour tester plusieurs configurations à partir d’un même jeu de données.
Une fois la compatibilité vérifiée, la licence activée et le logiciel connecté à l’amplificateur, on peut s’attaquer à la phase la plus déterminante de tout le processus : la préparation physique de la mesure.

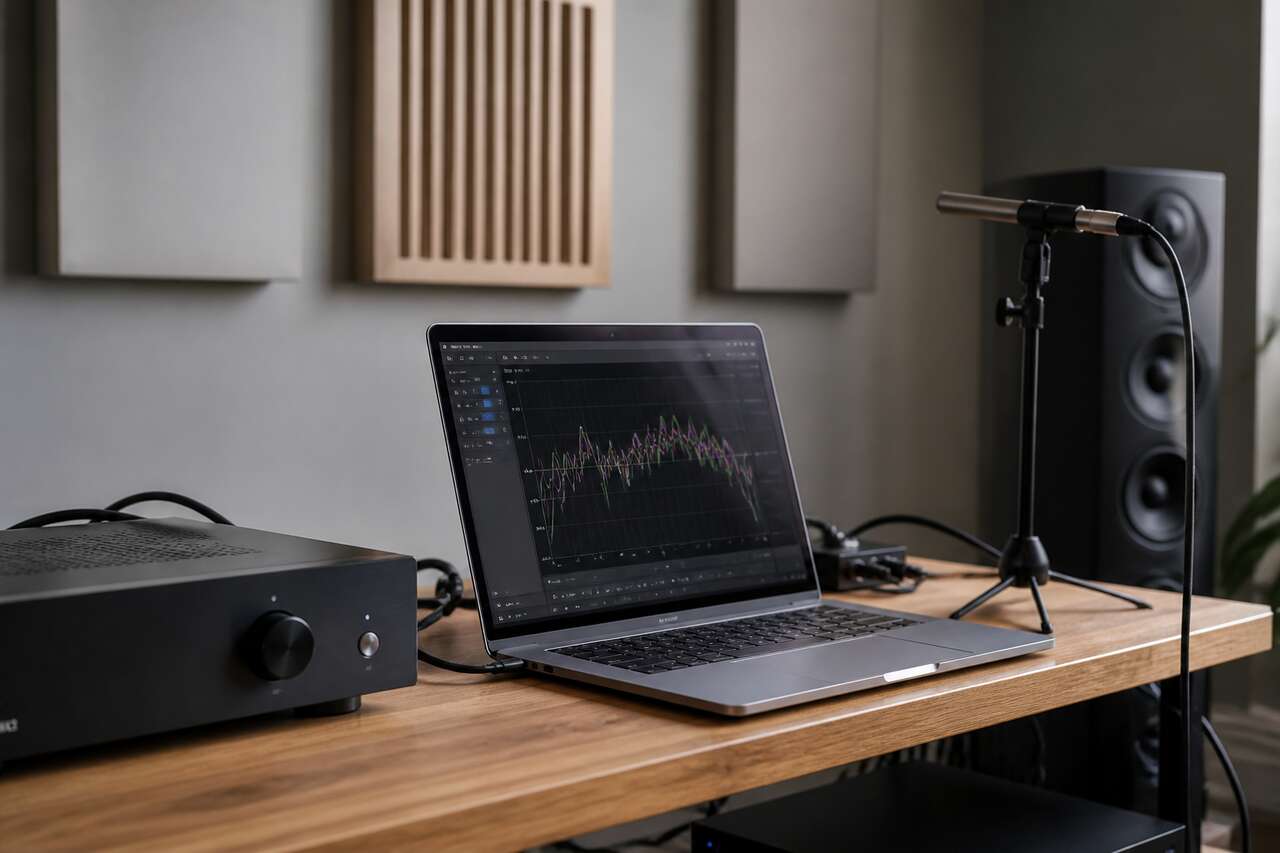

Préparer la mesure : micro, connexions, niveaux et environnement d’écoute
La qualité du filtre généré par Dirac Live dépend directement de la qualité des mesures. Un micro mal placé, un niveau de signal incorrect ou un environnement bruyant produiront un filtre qui corrige des artefacts de mesure plutôt que l’acoustique réelle. L’UMIK-1 de MiniDSP est le microphone de calibration le plus répandu pour cette tâche : omnidirectionnel, calibré individuellement, il se connecte en USB directement à l’ordinateur. Certains NAD fournissent leur propre micro ; dans ce cas, le fichier d’étalonnage spécifique (par exemple « NAD_Mic_Correction.txt ») doit être chargé dans Dirac Live en cliquant sur l’indication « Pas d’étalonnage du microphone » affichée en rouge dans l’interface.
-
Calibrateur de sonomètre Microphone SLM 94dB et 114dB, 1/2 pouces 1 pouce, testeur décibels bruit, rétro-éclairage,Premium résistant aux intempériesFacile à utiliser avec seulement trois boutons for un calibrage rapide à des niveaux de 94 dB ou 114 dB. L'affichage numérique avec rétroéclairage assure une visibilité claire des niveaux de dB, réduisant ainsi le risque d'erreurs lors des mesures. Sa conception légère et compacte le rend idéal for une utilisation personnelle, sur le terrain et en laboratoire, améliorant ainsi la portabilité et la commodité. Le capuchon de transducteur amovible peut accueillir des microphones de 1" et 1/2", éliminant ainsi le besoin de plusieurs appareils et réduisant les coûts. Conforme aux normes IEC60942 (IEC942) classe 1, garantissant des performances précises et fiables for diverses applications de mesure sonore. -
Du son Niveau Mètre Calibrateur 94dB & 114dB Du son Pression Niveau 1" and 1/2" Mic Microphone Bruit Décibel Outil Numérique LCD Afficher avec Rétro-éclairage FonctionMatériau solide léger avec un niveau de précision élevé de ± 0,3 dB (20 ° C, 760 mm Hg) Conforme à la norme IEC60942 (IEC942) Classe 1, pour applications industrielles, domestiques, personnelles et de laboratoire Opération facile avec niveau de pression sonore de 94dB et 114dB Capuchon de transducteur amovible de 1/2 ", adapté aux microphones de 1" et 1/2 " Écran LCD numérique avec fonction de rétroéclairage, utilisable dans les zones sombres. -
Pronomic SCM-1 Microphone à membrane fine set stéréoMicrophone à membrane fine pour les instruments acoustiques et de percussions, d'or pulvérisées 1/2 "diaphragme Directivité à charactéristique cardioïde, réponse en fréquence: 30 à 18,000 Hz, sensibilité: 36dB., impédance de sortie: 100 ohms. Impédance min.: 1 kOhm, bruit inhérent: 20 dB (pondéré A), max. niveau de pression sonore: 130dBSPL S / N Ratio: 74dB commutable filtre passe-haut: 100Hz/12dB, nécessite une alimentation fantôme: 48V Couleur: noir, y compris les cas, pare-brise, et adaptateur pour trépied
La connexion du micro suit une règle simple : s’il se connecte en USB, il peut être branché à l’ordinateur ou, si l’amplificateur NAD dispose de deux ports USB, au port USB en face avant de l’appareil. Dans les deux cas, le logiciel détecte le micro automatiquement à la connexion. Il ne faut pas utiliser un adaptateur USB à faible qualité ni un hub non alimenté, qui peuvent introduire du bruit dans la chaîne de mesure.
Le placement du micro obéit à des règles précises :
- Installer le micro sur un trépied stable au point d’écoute principal.
- Orienter l’extrémité du micro vers le plafond (position omnidirectionnelle standard).
- Régler la hauteur au niveau des oreilles d’un auditeur assis, soit environ 90 à 110 cm du sol selon la morphologie.
- S’assurer que le micro est éloigné des surfaces réfléchissantes immédiates (bord de table, dossier de canapé) d’au moins 30 cm.
-
CAHAYA Pied de Micro 2 en 1 - Réglable, Pliable, StableLa base de ce support est robuste et le châssis à structure est triangulaire, il est équipé de boutons fixes, grâce à cela, il peut répondre aux besoins de différents angles. Il est ajustable en hauteur de 64 cm à 158 cm Deux types de clips de microphones, adaptés aux microphones de différentes tailles. Le bouton à vis en caoutchouc durable peut fermement fixer le tuyau de levage Le supporte pliant ne prend pas de place et est pratique à transporter, clip de câble est fabriqué avec l’humanisation, vous ne vous inquiéterez pas que les fils du microphone emmêlent partout Scénarios applicables : concerts, conférences, exercices personnels, discours etc Livraison comprend : pied de microphone, housse de transport et deux clips de microphone -
TONOR Bouclier D'isolation pour Micro, Bouclier en Mousse Absorbante Haute Densité avec Filtre Anti-pop et Support de Trépied, Design Pliable pour Podcasts, Streaming, au Chant, 178 cm, T65Absorption et isolation acoustique supérieures : l'écran acoustique T65 dispose d'une triple structure insonorisante composée d'une couche réfléchissante, d'une couche filtrante et d'une couche d'absorption acoustique. L’intérieur en mousse acoustique haute densité peut éliminer efficacement la réflexion et l’interférence des ondes sonores. La zone réfléchissante et insonorisante réduit les bruits de l’environnement extérieur et améliore la qualité de l’enregistrement. Installation facile : grâce à son concept convivial, l'isolation acoustique T65 pour la suppression du bruit peut être facilement installée en seulement 5 minutes ! Installez simplement le trépied renforcé, fixez le pare-vent, montez le micro, le filtre anti-pop et le support métallique et vous pouvez commencer un enregistrement professionnel ! Sûr et durable : Le T65 de protection acoustique pour la réduction du bruit dispose d'un trépied renforcé en métal de haute qualité, assurant durabilité et fiabilité. Le trépied renforcé abaisse le centre de gravité et assure une stabilité supplémentaire, de sorte que vous n'avez pas à vous soucier qu'il se renverse en cas de léger contact. Flexible et réglable : ce panneau isolant peut être utilisé aussi bien sur un bureau que sur le trépied renforcé pour un enregistrement professionnel. Le trépied offre une plage de réglage en hauteur de 50 cm à 150 cm (19,69" à 59,06") pour une adaptation facile, que ce soit pour des positions d’enregistrement assises ou debout. Idéal pour la création de contenu quotidien, les studios d'enregistrement professionnels ou les enregistrements radio. Tout en un : le produit contient tout ce dont vous avez besoin pour des enregistrements professionnels avec isolation acoustique, y compris une protection d'isolation, un trépied renforcé, un support en métal, un filtre pop et d'autres petites pièces. Avec ce kit complet, vous n'avez plus qu'à préparer un micro et l'enregistrement professionnel peut commencer -
TONOR Bras de Microphone avec Support de Tablette, Perche Tripode pour le Sol, Hauteur et Angle Réglables,avec Sac de Transport, Pince pour Téléphone et iPad, Large compatibilité, 190 cm,T35Large compatibilité : le trépied de microphone T35 robuste a une capacité de charge de 1 kg et est adapté pour les microphones avec un diamètre allant de 1,5 à 6 cm. Ce support de microphone réglable est compatible avec presque tous les microphones couramment utilisés sur le marché. Base trépied robuste : ce support de microphone flexible dispose d'une construction en acier épais de haute qualité, pesant un total de 1,9 kg. Par rapport aux supports plus légers qui sont sujets au basculement, le nôtre est plus robuste, stable et durable. La base du trépied est équipée de patins antidérapants et offre un angle d'extension plus large, assurant une excellente durabilité et stabilité. Hauteur du support réglable : la hauteur du support de microphone peut être ajustée de 100 cm à 190 cm, ce qui le rend adapté pour les paramètres intérieurs ou extérieurs tels que les spectacles sur scène, les discours, les salles de conférence, les fêtes, les mariages, le karaoké ou le streaming en direct. Bras flexible et amovible : le bras de perche a une plage de distance réglable de 45 cm à 77 cm. Il prend également en charge une rotation horizontale à 360 ° et une rotation verticale de 180 °. Vous pouvez facilement choisir l'angle de performance optimal et la longueur en ajustant le bouton. Détachez le bras de perche et fixez le clip du microphone pour convertir le support de micro en un support de micro droit. Pratique et portable : une pince supplémentaire pour iPad est incluse en bonus, qui peut contenir un téléphone ou un iPad (plage de serrage : 13-23 cm). Le support de tablette peut être facilement démonté en plusieurs pièces, et tous les composants peuvent être rangés dans le sac de rangement attaché pour un transport facile.
Les réglages de niveaux sont critiques et chiffrés dans la documentation NAD. Le gain du micro doit être réglé à 100 %. La sortie principale (Master output) est initialement réglée autour de −55,0 dB. L’objectif est d’obtenir un niveau SPL détecté compris entre −15,0 dB et −30,0 dB. Cette plage garantit un rapport signal/bruit suffisant sans saturation. Pour chaque canal, la lecture mesurée doit se situer dans cette fenêtre ; si un canal sort de cette plage, son volume individuel est ajusté dans Dirac Live avant de lancer les mesures.
L’environnement d’écoute doit être le plus silencieux possible pendant les séquences de mesure. Les signaux de test émis par Dirac Live sont des sweeps sinusoïdaux à niveau modéré : tout bruit de fond récurrent (ventilation de climatiseur, réfrigérateur, circulation extérieure) sera capté et pourra fausser la réponse impulsionnelle dans les basses fréquences. Idéalement, les mesures se font fenêtres fermées, appareils électroménagers bruyants éteints, et aucune personne ne se déplace dans la pièce pendant les séquences.

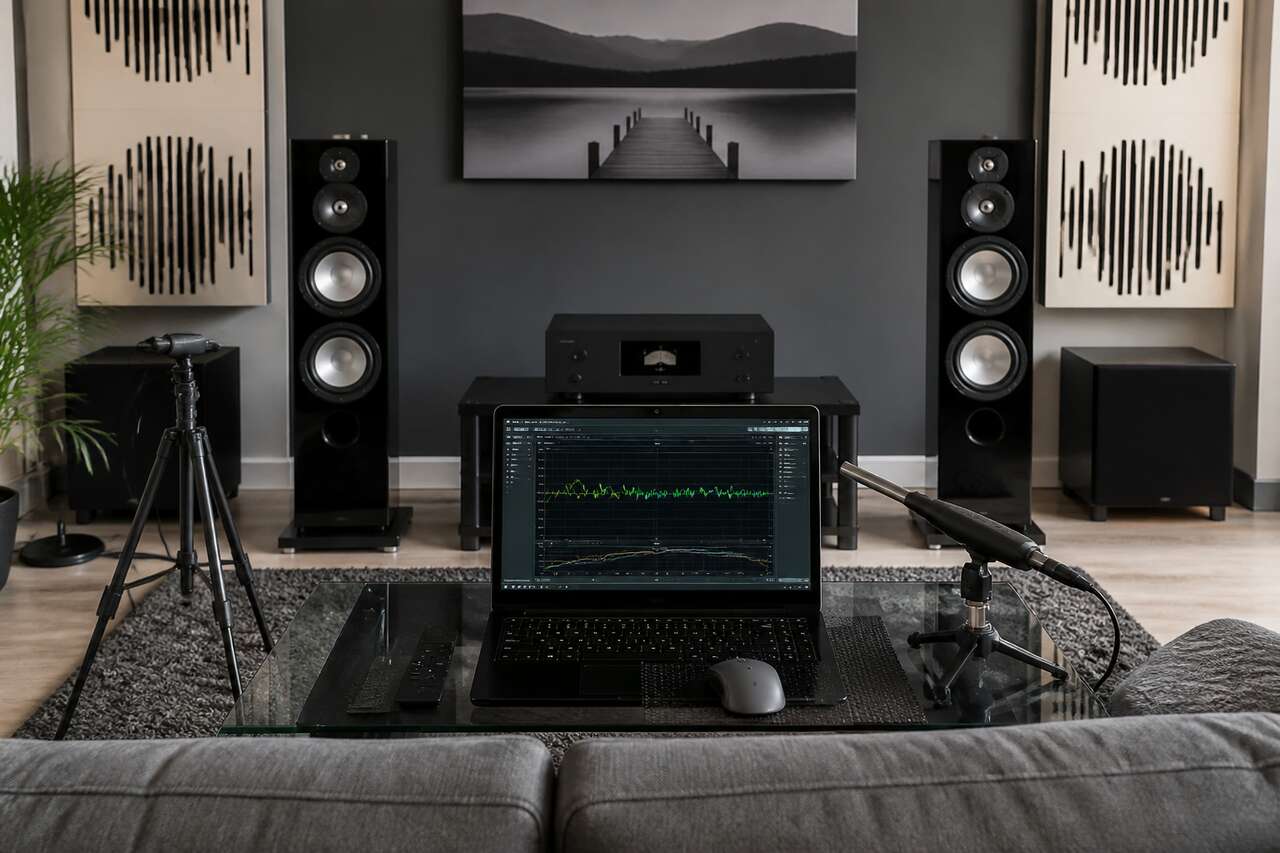

Réaliser les mesures dans Dirac Live : points, zone d’écoute et erreurs courantes
Dirac Live propose généralement entre 9 et 17 points de mesure selon la version et la licence. Chaque point correspond à une position du micro dans l’espace d’écoute. Le logiciel pondère ensuite ces mesures pour construire un filtre représentatif d’une zone plutôt que d’un unique point géométrique. Le premier point est toujours le plus important : il doit correspondre exactement au sweet spot, c’est-à-dire la position d’écoute principale.
Pour une écoute stéréo hi-fi, une stratégie en 9 points suffit généralement : le point central au sweet spot, puis 4 points légèrement décalés en avant/arrière et gauche/droite (environ 30 à 50 cm), et 4 points supplémentaires représentant les positions extrêmes de la zone d’écoute. Pour un home-cinéma avec plusieurs places de canapé, il est pertinent de couvrir la largeur du canapé avec des points répartis sur les positions de tête de chaque auditeur potentiel.
- Erreur fréquente n°1 — le clipping : si le niveau SPL est trop élevé, le signal sature et la mesure est inexploitable. L’indicateur de niveau dans Dirac Live vire au rouge ; il faut baisser la sortie principale et recommencer.
- Erreur fréquente n°2 — l’asymétrie de placement : placer le micro légèrement décalé sur la gauche pour tous les points produit une asymétrie artificielle que Dirac Live va tenter de corriger, générant un filtre déséquilibré.
- Erreur fréquente n°3 — le micro mal orienté : pointer le micro vers une enceinte plutôt que vers le plafond modifie la réponse en fréquence capturée et fausse la correction dans les hautes fréquences.
- Erreur fréquente n°4 — le bruit impulsionnel : un bruit soudain (porte, téléphone) pendant une séquence de mesure corrompt le point concerné. Il faut relancer uniquement ce point.
La stratégie de mesure doit aussi tenir compte du rôle des points périphériques. Dirac Live utilise l’ensemble des points pour construire une réponse moyennée pondérée. Des points trop éloignés du sweet spot, dans des zones acoustiquement très différentes (près d’un mur latéral, par exemple), peuvent dégrader la correction au point d’écoute principal. Une règle pratique : ne pas dépasser 80 cm de rayon autour du sweet spot pour les points secondaires en écoute stéréo.
Une fois les mesures validées, Dirac Live affiche les courbes de réponse mesurées pour chaque canal. C’est à ce stade qu’on évalue la cohérence des données avant de passer à la définition de la courbe cible et de la plage de correction.
Choisir la plage de fréquences et la courbe cible : la méthode pour éviter la surcorrection
La courbe cible est l’élément le plus déterminant du résultat final de Dirac Live — et paradoxalement le plus souvent négligé. Elle définit la réponse en fréquence que le filtre va chercher à atteindre après correction. Dirac Live propose des courbes prédéfinies (dont « Room Feel LE », chargeable via « Charger la destination ») mais permet aussi de dessiner manuellement une courbe personnalisée en déplaçant des points de contrôle.
La règle de base pour éviter la surcorrection est de ne pas viser une courbe plate à 0 dB sur toute la bande. Une réponse plate en point de mesure ne produit pas un son naturel à l’oreille : la psychoacoustique et les effets de salle font qu’une légère descente dans les aigus (environ −3 à −6 dB entre 1 kHz et 20 kHz) est perçue comme plus équilibrée. C’est ce que reproduit la courbe « Room Feel » fournie par Dirac.
| Usage | Courbe cible recommandée | Pente haute fréquence | Traitement des graves |
|---|---|---|---|
| Hi-fi stéréo | Légèrement descendante | −3 à −4 dB/octave au-dessus de 2 kHz | Flat ou légère bosse à 60–80 Hz |
| Home-cinéma | X-Curve ou Room Feel | −3 à −6 dB entre 2 et 20 kHz | Flat, géré par le crossover |
| Écoute proche (bureau) | Plate avec roll-off doux | −2 dB/octave | Réduite (enceintes proches du mur) |
La plage de fréquences de correction est tout aussi importante. Dirac Live permet de limiter la correction à une portion du spectre. Dans les hautes fréquences, corriger au-dessus de 8 à 10 kHz est rarement utile et peut introduire des artefacts de filtre audibles (pré-sonnerie). Dans les graves, corriger en dessous de 20 Hz n’apporte rien et sollicite inutilement les enceintes. Une plage typique efficace se situe entre 20 Hz et 8 kHz pour la plupart des systèmes, avec une extension à 16 kHz si les enceintes sont mesurées propres au-delà.
La surcorrection dans les graves mérite une attention particulière. Lorsque Dirac Live détecte un creux à 50 Hz, il va tenter de le combler en boostant le signal à cette fréquence. Si ce creux est dû à une interférence destructive (annulation entre enceinte et réflexion de sol), le boost ne le comblera pas à l’oreille mais augmentera l’excursion du haut-parleur et le risque de distorsion. La solution : limiter le gain maximum de correction à +6 dB dans les graves, voire +3 dB si le caisson est proche d’une limite mécanique.
Pour le caisson de basses, la documentation NAD recommande de sélectionner Auto Target dans le logiciel plutôt que de dessiner manuellement une cible dans les graves. Cette option calcule automatiquement une cible réaliste basée sur les mesures du caisson, ce qui évite de demander une correction impossible à réaliser physiquement. Ces réglages de filtrage et l’activation de Bass Control font l’objet de la section suivante.
Options de filtrage et Dirac Live Bass Control : cas d’usage et réglages clés
Une fois la courbe cible définie, Dirac Live offre plusieurs paramètres de filtrage qui influencent directement le comportement du filtre généré. Le premier concerne la longueur du filtre (exprimée en nombre de coefficients ou en millisecondes de correction). Un filtre plus long corrige plus finement les basses fréquences mais introduit davantage de latence. Sur un NAD utilisé en home-cinéma, cette latence est compensée automatiquement pour maintenir la synchronisation audio/vidéo, mais elle peut poser problème si l’amplificateur est utilisé dans une chaîne avec d’autres appareils non compensés.
Le crossover est un autre paramètre clé, surtout en home-cinéma. Dirac Live peut gérer les fréquences de coupure entre les enceintes principales et le caisson de basses, mais il est recommandé de configurer d’abord le crossover dans le menu de l’amplificateur NAD avant de lancer les mesures. Un crossover mal réglé (trop haut, trop bas) produira des mesures incohérentes que Dirac Live ne pourra pas corriger efficacement. Une fréquence de crossover entre 80 et 100 Hz est standard pour la plupart des enceintes compactes.
Dirac Live Bass Control est une option distincte qui s’active via une licence additionnelle. Elle permet de gérer indépendamment plusieurs caissons de basses — leur niveau, leur phase, leur intégration avec les enceintes principales — et de les sommer de façon optimisée. Sans Bass Control, Dirac Live traite le caisson comme un canal supplémentaire et applique un filtre global. Avec Bass Control, chaque caisson est mesuré séparément et sa contribution est optimisée point par point, ce qui améliore significativement l’homogénéité des graves sur toute la zone d’écoute.
- Cas d’usage Bass Control : deux caissons ou plus, pièce avec modes graves sévères, zone d’écoute large (home-cinéma familial).
- Sans Bass Control : un seul caisson, pièce de taille modérée, écoute stéréo principalement.
La phase mérite un réglage manuel préalable. Si le caisson est en opposition de phase avec les enceintes principales (creux prononcé à la fréquence de crossover), Dirac Live peut tenter de compenser mais avec une efficacité limitée. Avant les mesures, il convient de vérifier la phase du caisson (interrupteur 0°/180° ou réglage continu) en écoutant la plénitude des graves à la fréquence de crossover, puis de fixer ce réglage avant de lancer Dirac Live.
Enfin, l’option aRT (Active Room Treatment) — disponible sur certaines plateformes NAD — utilise des haut-parleurs supplémentaires pour générer des signaux anti-phasés qui atténuent activement les modes de pièce. C’est une technologie complémentaire à Dirac Live, pas un substitut. Si elle est disponible sur le modèle NAD utilisé, elle peut être activée à partir d’un projet de mesures existant, sans nouvelle séance de calibration complète.
Générer, charger et gérer les filtres sur NAD : slots, profils et comparaison A/B
Une fois les mesures validées et la courbe cible définie, Dirac Live génère le filtre de correction via le bouton d’optimisation. Ce processus prend de quelques secondes à quelques minutes selon la complexité du filtre et la puissance de l’ordinateur. Le filtre est ensuite transféré vers l’amplificateur NAD via le réseau local. Après le transfert, il faut cocher l’option DSP sur l’écran de l’amplificateur pour confirmer que le nouveau filtre est bien activé — étape explicitement mentionnée dans la documentation NAD et souvent oubliée.
Les amplificateurs NAD compatibles Dirac Live disposent de plusieurs slots de filtre (emplacements mémoire). Chaque slot peut stocker un filtre distinct, ce qui ouvre des possibilités de gestion très pratiques :
- Slot 1 — profil hi-fi : courbe cible légèrement descendante, plage de correction 20 Hz–8 kHz, optimisé pour l’écoute musicale stéréo.
- Slot 2 — profil cinéma : courbe Room Feel, correction étendue, Bass Control activé si disponible.
- Slot 3 — profil sans correction : filtre neutre (bypass) pour comparaison A/B objective.
La comparaison A/B entre slots doit impérativement se faire à volume égal. Le filtre de correction modifie le niveau global perçu (généralement une légère baisse due à l’atténuation des pics). Si on compare un slot avec filtre à un slot sans filtre sans compenser le volume, le slot sans filtre semblera toujours « plus dynamique » — un biais d’écoute classique. Utiliser un sonomètre ou l’indicateur de niveau SPL du micro pour égaliser les niveaux avant la comparaison.
Le projet Dirac peut être sauvegardé localement (via « Sauvegarder projet ») et renommé pour archivage. Cette pratique est fortement recommandée : si les enceintes sont déplacées, si un nouveau caisson est ajouté ou si la pièce est réaménagée, les mesures précédentes servent de référence pour mesurer l’impact des changements. Un nouveau filtre peut être généré à partir du même projet en modifiant uniquement la courbe cible ou les options de filtrage, sans refaire les mesures.
Vérification et dépannage : contrôler le résultat et corriger les problèmes fréquents
Après chargement du filtre, une vérification systématique s’impose avant de considérer la calibration comme terminée. La première étape est une mesure de contrôle : relancer une mesure en position principale avec Dirac Live pour comparer la réponse mesurée après filtre à la courbe cible. L’écart résiduel doit être inférieur à ±3 dB sur la majeure partie de la plage corrigée. Un écart plus important signale soit un problème de mesure initiale, soit une courbe cible irréaliste.
Voici une checklist de validation pratique :
- Vérifier que le DSP est bien activé sur l’écran du NAD (option DSP cochée).
- Comparer les graves avant/après : les modes de pièce doivent être atténués sans que le grave soit « maigre ».
- Écouter un signal test pink noise : le son doit être homogène, sans pic perceptible dans les médiums ou les aigus.
- Vérifier la synchronisation audio/vidéo sur une source vidéo : la latence introduite par Dirac Live doit être compensée automatiquement.
- Contrôler la cohérence sub/enceintes à la fréquence de crossover : pas de trou ni de bosse perceptible.
Les problèmes les plus fréquents après calibration et leurs solutions :
| Symptôme | Cause probable | Solution |
|---|---|---|
| Grave trop maigre | Surcorrection des boursouflures, courbe cible trop plate dans le grave | Relever la courbe cible entre 40 et 120 Hz, réduire la plage de correction dans le grave |
| Son brillant/agressif | Courbe cible trop plate dans les aigus, correction au-dessus de 8 kHz | Ajouter une pente descendante dans la courbe cible au-dessus de 2 kHz |
| Décalage audio/vidéo | Latence Dirac Live non compensée par le TV ou le lecteur | Ajuster le lip-sync dans les réglages du NAD ou du téléviseur |
| Caisson incohérent | Phase mal réglée avant mesure, crossover inadapté | Vérifier la phase du caisson, ajuster le crossover dans le menu NAD, refaire les mesures |
| Filtre non actif | Option DSP non cochée sur le NAD | Activer le DSP dans le menu de l’amplificateur |
Un dernier point souvent négligé : la dynamique perçue après calibration. Dirac Live atténue les pics de réponse, ce qui peut donner une impression de son « moins vivant » à niveau équivalent. C’est un effet de correction réel, pas un défaut. Augmenter légèrement le volume de 1 à 2 dB après calibration compense cet effet sans annuler le bénéfice du filtre. Si la sensation de manque de dynamique persiste, c’est souvent le signe d’une courbe cible trop agressive dans les médiums-aigus, qu’il suffit de relever légèrement.
FAQ
C’est quoi Dirac Live ?
Dirac Live est un logiciel de correction acoustique développé par Dirac Research (fondée en 2001 en Suède) qui analyse la réponse en fréquence et la réponse impulsionnelle d’un système enceintes-pièce via un microphone, puis génère un filtre numérique corrigeant simultanément la réponse en fréquence et la phase pour améliorer la cohérence sonore à la position d’écoute.
Configurer Dirac Live ?
Il faut connecter l’ordinateur et l’amplificateur NAD au même réseau, lancer l’application Dirac Live, se connecter avec son compte Dirac, brancher le microphone de calibration, charger le fichier d’étalonnage du micro, régler le gain à 100 % et la sortie principale pour obtenir un niveau entre −15 et −30 dB, puis réaliser les mesures aux différents points d’écoute avant de générer et charger le filtre.
Quelle est la plage de fréquences de Dirac Live ?
Dirac Live peut corriger théoriquement de 20 Hz à 20 kHz, mais la plage effective dépend de la licence (la version de base est limitée à environ 500 Hz sur certains appareils) et des choix de l’utilisateur. En pratique, une plage de 20 Hz à 8–10 kHz offre le meilleur rapport efficacité/risque d’artefacts.
Comment calibrer mon système home-cinéma ?
Placer le micro au niveau des oreilles au sweet spot, orienter l’extrémité vers le plafond, régler les niveaux pour obtenir −15 à −30 dB de niveau détecté, réaliser 9 à 17 points de mesure en couvrant la zone d’écoute, choisir une courbe cible adaptée (Room Feel pour le cinéma), générer le filtre, le transférer vers le NAD et activer le DSP dans le menu de l’amplificateur.
Dirac Live sur NAD est un outil puissant à condition de comprendre ce que chaque réglage produit réellement. La mesure rigoureuse, la courbe cible bien construite et la vérification du filtre chargé font la différence entre une calibration qui améliore l’écoute et une surcorrection qui la dégrade. Avec la méthode décrite ici, le filtre devient un outil de précision plutôt qu’une boîte noire.
