Un câble mal choisi, un connecteur forcé dans le mauvais sens, une longueur excessive qui dégrade le signal : ces erreurs, très répandues, expliquent une bonne partie des pannes réseau, des images pixelisées ou des sons qui grésillent. Comprendre à quoi sert chaque câble, comment le distinguer d’un autre visuellement proche, et quelles règles respecter selon l’usage, permet d’éviter des heures de dépannage et de protéger du matériel parfois coûteux.
- Un câble transporte un signal (analogique ou numérique) ou de la puissance, le connecteur assure l’interface mécanique et électrique compatible
- Les trois grandes familles sont l’alimentation, les données et l’audio-vidéo, chacune avec ses propres contraintes de section, débit ou blindage
- La section du câble (AWG, mm²), le blindage et la longueur influencent directement la qualité de la transmission et le risque de chute de tension ou de diaphonie
- Torsion, traction excessive, pliures et oxydation sont les causes principales de dégradation, avec des conséquences allant de pertes de débit à des risques électriques
- Un budget de 10 à 15 % du coût total du système alloué aux câbles permet de dépasser le strict minimum et d’obtenir une meilleure fiabilité
À quoi servent les câbles et connecteurs en informatique
Un câble, au sens le plus large, est un ensemble de conducteurs destiné à transmettre un signal électrique, optique ou numérique entre deux équipements. Il peut véhiculer un signal analogique, comme une tension audio continue, ou un signal numérique, composé d’une suite de bits encodés électriquement ou optiquement. Le rôle du câble ne se limite pas au fil conducteur : la gaine de protection, les blindages éventuels et la qualité du conducteur lui-même (cuivre industriel ou cuivre OFC, c’est-à-dire Oxygen Free Copper) déterminent la fiabilité de la transmission et la résistance aux interférences.
Le rôle du connecteur : mécanique et électrique
Le connecteur, lui, assure deux fonctions distinctes mais complémentaires. Sur le plan mécanique, il garantit un maintien physique stable, résistant aux tractions et aux vibrations. Sur le plan électrique, il assure la continuité du signal ou du courant sans perte ni parasite. Un connecteur de mauvaise qualité, même parfaitement compatible au format, peut introduire des faux contacts ou des chutes de tension invisibles à l’œil nu mais responsables de dysfonctionnements intermittents.
Compatibilité mécanique versus norme électrique
Deux connecteurs identiques en apparence ne garantissent pas forcément la même performance. Un port USB-A, par exemple, accepte plusieurs générations de câbles USB, mais seule la norme électrique et le protocole associés déterminent le débit réel ou la puissance transmissible. Cette distinction entre format mécanique et norme électrique est centrale : elle explique pourquoi un câble « qui rentre » ne fonctionne pas toujours comme attendu. Cette logique de classification par fonction se retrouve dans les trois grandes familles de câbles utilisées en informatique et en audiovisuel.

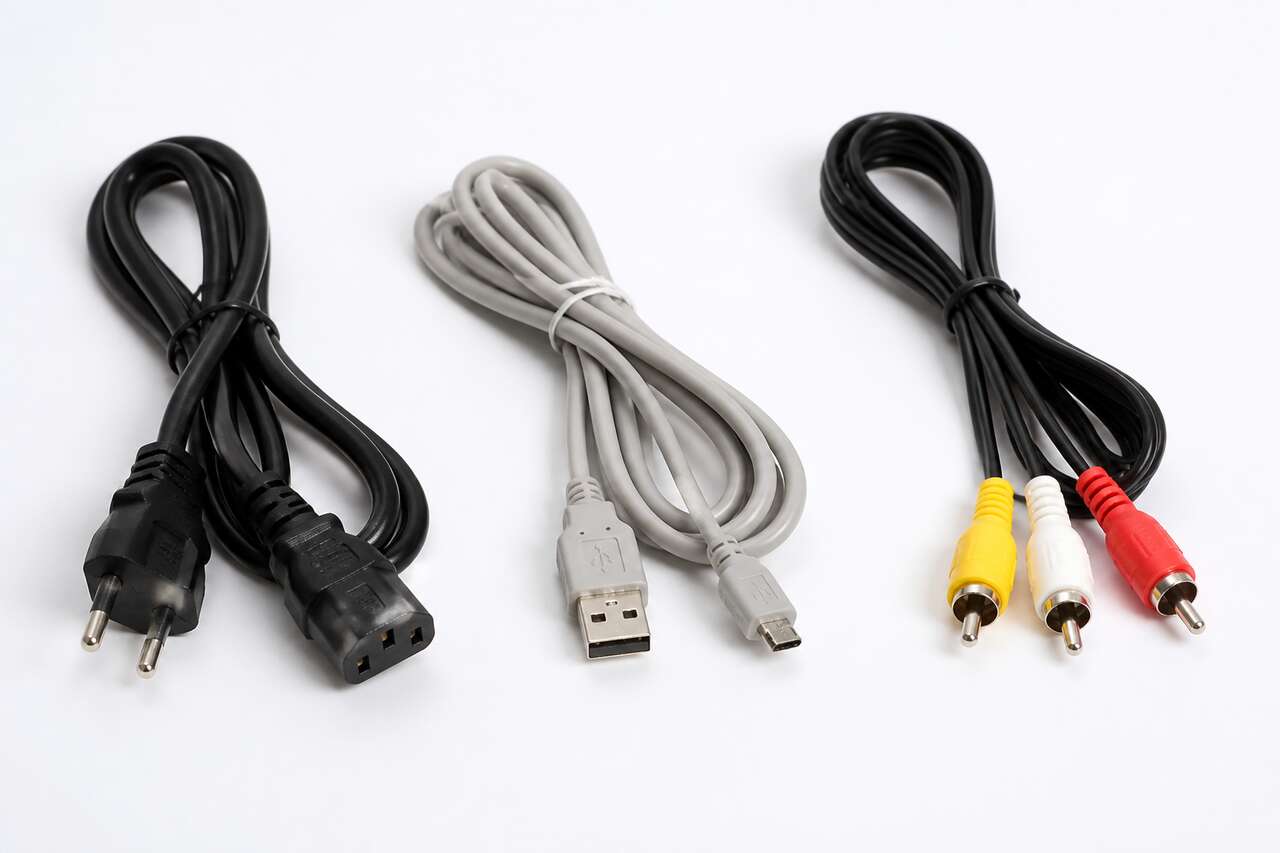

Les 3 grands types de câbles: alimentation, données, audio-vidéo
Classer les câbles par fonction principale simplifie grandement le choix. Chaque famille répond à des contraintes distinctes : le courant et la puissance pour l’alimentation, le débit et la latence pour les données, l’intégrité du signal pour l’audio-vidéo.
Les câbles d’alimentation
Ces câbles transportent de la puissance électrique, souvent en courant alternatif ou continu selon l’équipement. Leur dimensionnement dépend directement de la section de câble, exprimée en mm² ou selon la norme américaine AWG (American Wire Gauge). Plus la section est faible, plus la résistance augmente, ce qui provoque une chute de tension sur les longues distances et un risque d’échauffement. Les connecteurs IEC C13/C14, très répandus sur les alimentations d’ordinateurs et de serveurs, illustrent bien cette famille : un format standardisé, mais des sections de câble qui varient selon la puissance à transporter. La technologie Power Delivery, intégrée aux câbles USB-C récents, brouille légèrement cette frontière en permettant de transmettre à la fois données et puissance sur un même câble, jusqu’à plusieurs dizaines de watts.
Les câbles de données
Cette famille regroupe les câbles réseau et informatiques : paire torsadée en Cat5e, Cat6 ou Cat6a, terminés par des connecteurs RJ45, mais aussi les câbles USB pour les périphériques. Leur enjeu principal est le débit et la stabilité de la transmission. Une diaphonie excessive, c’est-à-dire une interférence entre paires de fils torsadées voisines, peut dégrader significativement les performances d’un réseau, en particulier en Cat5e non blindé sur de longues distances. Le signal numérique transporté par ces câbles présente une bande passante potentiellement très élevée, mais la qualité réelle de la liaison dépend surtout du câble en connexion électrique coaxiale ou du connecteur optique dans le cas d’une liaison en fibre optique.
-
UGREEN Cat 8 Câble Ethernet Réseau RJ45 Super Débit 40Gbps 2000MHz (1M)[ 40 Gbps Super Débit ] Petit conseil : veuillez confirmer la longueur du produit avant l'achat. Ce câble Ethernet cat 8 offre une vitesse de 40 Gbps et une fréquence jusqu'à 2000 MHz. Il est destiné à tout type d'appareil, qu'il s'agisse d'un usage domestique ou professionnel. [ Connexion Plus Stable ] Ce câble rj45 cat 8 offre le double blindage par feuillage aluminium pour réduire les interférences électromagnétiques. Ses contacts plaqués or, conducteurs de cuivre pur et double blindage assurent une transmission stable et rapide. [ Câble Nylon Tressé ] Ce câble réseau est composé d'un matériau tressé en nylon, ce qui le rend particulièrement résistant aux dommages. Il supporte jusqu'à 10 000 insertions et 10 000 flexions, vous branchez et débranchez les appareils sans aucun soucis. [ Forte Compatibilité ] Ce cordon rj45 8P8C est compatible avec tous les appareils équipés d'un port rj45 : ordinateur, smart TV, console de jeux, box internet, décodeur TV, routeur, modem, switch, CPL, POE, imprimante, etc. [ Designs Intelligents ] La petite languette de protection empêche d'actionner involontairement l'embout de branchement et permet de le garder en bon état plus longtemps. Le joint du câble est renforcé. Chaque connecteur rj45 est protégé d'origine par un capuchon. -
Ercielook Câble Ethernet 10m Cat6-1 Gbit/s LAN pour RouteurHaut débit - le câble Ethernet Cat6 est compatible avec le câble Ethernet Cat5/Cat5e. Une vitesse de transfert de données allant jusqu'à 1,0 Gbit/s avec des fréquences allant jusqu'à 250 MHz. Conception à paires torsadées avec connecteur RJ45 pour une transmission stable. Câble de raccordement utp (Paire torsadée non blindée) avec connecteur rj45 pour un minimum de bruit et d'interférences. Compatibilité - assure une connexion universelle, prend en charge tous les appareils avec prise RJ45 : PC, serveurs, commutateurs, routeurs, modems. Installation facile – Branchez et utilisez immédiatement, aucune configuration requise. Conviviale pour tous les utilisateurs. -
Ercielook Câble Ethernet Cat6 20m Plat - 1 Gbit/s Long LAN pour RouteurHaut débit - le câble Ethernet Cat6 est compatible avec le câble Ethernet Cat5/Cat5e. Une vitesse de transfert de données allant jusqu'à 1,0 Gbit/s avec des fréquences allant jusqu'à 250 MHz. Conception de câbles plats - la technologie ultra - mince permet d'éviter l'enchevêtrement des fils, d'économiser de l'espace et même de ne pas sentir ou voir le tapis ou les câbles sous le tapis, ce qui facilite l'alignement contre le mur. Conception à paires torsadées avec connecteur RJ45 pour une transmission stable. Compatibilité - assure une connexion universelle, prend en charge tous les appareils avec prise RJ45 : PC, serveurs, commutateurs, routeurs, modems. Installation facile – Branchez et utilisez immédiatement, aucune configuration requise. Conviviale pour tous les utilisateurs.
Les câbles audio-vidéo
Cette dernière famille inclut les câbles HDMI, RCA, jack 3,5 mm, XLR et coaxial. Leur mission est de préserver l’intégrité du signal, qu’il soit analogique (RCA, jack, XLR) ou numérique (HDMI, sPDIF coaxial ou optique). L’impédance du câble, souvent normalisée à 75 ohms pour la vidéo composite ou 110 ohms pour certaines liaisons numériques, doit correspondre à celle des équipements connectés sous peine de réflexions de signal et de pertes de qualité. Cette classification fonctionnelle prépare directement le terrain pour comprendre les connecteurs eux-mêmes, souvent plus nombreux que les types de câbles.

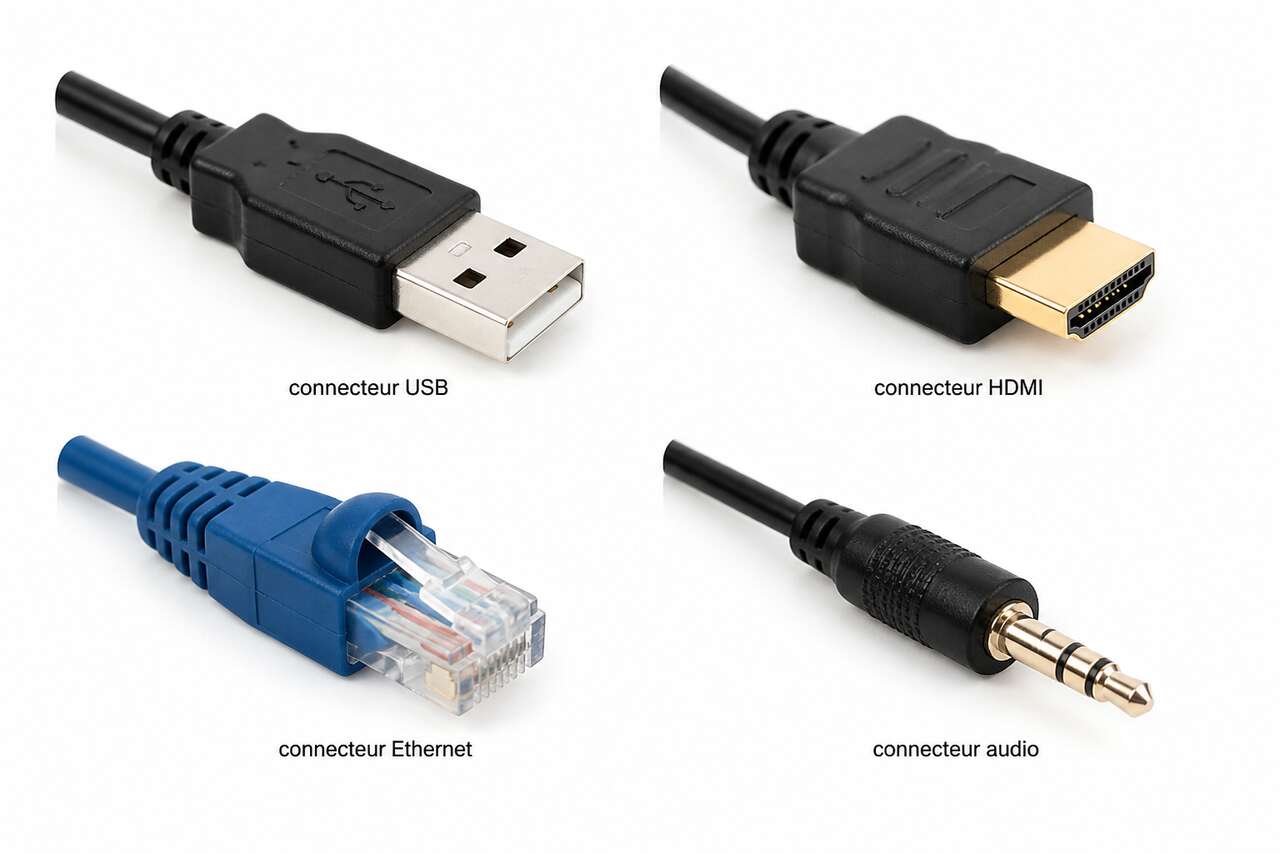

Les 4 types de connecteurs: rôle, formats et compatibilités
Si les câbles se classent par fonction, les connecteurs se distinguent par leur rôle précis dans la chaîne de transmission. On peut les regrouper en quatre grandes catégories : alimentation, données, audio, vidéo, chacune avec ses spécificités mécaniques et électriques.
Connecteurs d’alimentation
Les connecteurs IEC C13/C14 équipent la majorité des blocs d’alimentation d’ordinateurs de bureau, serveurs et onduleurs. Leur format garantit une connexion mécanique fiable, mais la puissance réellement supportée dépend de la section du câble associé. Les connecteurs USB-C avec Power Delivery représentent une évolution notable : un même connecteur peut transmettre jusqu’à 100 watts selon la norme implémentée, un format identique ne garantissant donc pas la même puissance disponible.
Connecteurs de données
Le RJ45 reste la référence pour les réseaux filaires en paire torsadée. Deux normes de câblage coexistent : le T568A et le T568B, qui définissent l’ordre des broches à l’intérieur du connecteur. Un câble droit respecte la même norme aux deux extrémités et relie un ordinateur à un switch ou un routeur ; un câble croisé inverse certaines paires et servait historiquement à relier deux équipements de même type sans commutateur intermédiaire, une nécessité devenue rare depuis la généralisation de l’auto-négociation sur les équipements modernes. Le connecteur USB, quant à lui, existe en de nombreuses variantes (type A, type C notamment), chacune associée à des débits et puissances différents selon la norme électrique sous-jacente.
| Catégorie réseau | Débit maximal théorique | Distance recommandée |
|---|---|---|
| Cat5e | 1 Gbit/s | 100 mètres |
| Cat6 | 1 à 10 Gbit/s (selon distance) | 55 à 100 mètres |
| Cat6a | 10 Gbit/s | 100 mètres |
Connecteurs audio et vidéo
Le jack 3,5 mm domine l’audio grand public, tandis que le XLR équipe le matériel professionnel grâce à son verrouillage mécanique et sa liaison symétrique, plus résistante aux parasites sur de longues distances. Le RCA reste très présent en hi-fi domestique pour les liaisons analogiques stéréo. Côté numérique, le HDMI combine image, son et parfois données de contrôle dans un seul connecteur, alors que les sorties sPDIF de type TosLink, fréquentes sur les ordinateurs, transmettent un signal audio numérique optique vers un amplificateur home-cinéma. Il faut noter qu’un amplificateur ne décode le DTS que via une entrée numérique, optique ou coaxiale, et seulement si la source (lecteur DVD ou Blu-ray) est préréglée sur ce mode.
-
UGREEN 8K Câble HDMI 2.1 Certifié 10K 8K 60Hz Haute Vitesse 48Gbps (2M)[ Certifié Câble HDMI 2.1 ] Le câble HDMI 8k est conforme à la norme internationale du câble HDMI 2.1, supporte un taux de transmission maximal de 48 Gbps et prend en charge une résolution ultra-haute vitesse 10K 8K@60 Hz, 4K@120Hz, 4K@60Hz, 2K@144Hz et 1080P@240Hz, HDCP 2.2 2.3, HDR dynamique. Rétrocompatible avec la version HDMI 2.0/1.4/1.3/1.2/1.1 pour une transmission fluide et une meilleure sensation audiovisuelle. [ Performance à Haute Vitesse ] Trois processus améliorés pour une transmission stable du signal : structure de l'âme à 19 brins, protection à trois couches et noyau de cuivre étamé à quatre couches, et couche de blindage en fer blanc de la fiche pour réduire les interférences du signal. 8K HDMI câble dispose de fonctions avancées VRR, ALLM, HDR Dynamique. Le signal est plus stable, l'image est plus fluide et le retard et le scintillement sont réduits. [ Large Compatibilité ] Le cordon HDMI HDCP 2.3 se connecte aux appareils équipés d'un connecteur HDMI 2.1/2.0/1.4 standard, y compris PS5/PS4/PS3, Xbox Series X/S/One, NS-Switch, GPU, DVD, SHIELD TV/HDTV, TV-Box, MacBook Pro M4/M4 Pro/M4 Max, Mac Mini M4/M4 Pro, barres de son eARC, projecteur, moniteur, ordinateurs, lecteurs Blu-ray, etc. Cordon HDMI répond à vos différents besoins en matière de scènes de jeu, de travail et de cinéma à domicile. [ Plaisir Audiovisuel Amélioré ] Ce câble HDMI 10K 8K supporte le mode miroir, le mode étendu et le mode d'assemblage multi-écran ce qui est pratique lors de réunions pour diviser l'écran en plusieurs parties. HDMI câble supporte la fonction eARC et Dolby Atmos 7.1, ce qui étend considérablement la capacité de la bande passante pour les contenus non compressés, y compris les formats audio tels que DTS Master, DTS : X, Dolby TrueHD et Dolby Atmos 3D. [ Durabilité et Flexibilité ] Ce câble HDMI 2.1 est composé d'une coque en alliage d'aluminium amélioré et d'un connecteur nickelé, résistant à l'usure et aux rayures, l'interface n'est pas facile à casser. Fil tressé en nylon, double protection du noyau interne, peut résister à plus de 5000 +/180 degrés de durée de vie, résistant à la flexion, anti-arrachement, plus pratique et plus flexible à travers le tuyau. -
PremiumCord Câble HDMI Haut Débit 4K M/M, 10,2 Gbit/s Avec Ethernet, Compatible Vidéo 4K@30 Hz, Full HD 1080p, Deep Color, 3D, ARC, HDR, Dolby TrueHD, Connecteurs Plaqués Or, Noir, 1 mCâble de connexion HDMI de haute qualité pour connecter deux appareils audio/vidéo via une interface HDMI moderne Le câble est triple blindage, peut transporter de l'audio et de la vidéo numériques et prend en charge la protection du contenu numérique HDCP. De plus, le câble intègre une transmission Ethernet rapide. Résolution maximale : 4K (3840 × 2160p) à 30 Hz ou Full HD 1080p, Transfert de données maximum : 10,2 Gb/s, Prise en charge : HDMI 1.4, Deep Color, 3D, xvYCC (xvColor), Auto Lipc-Sync, ARC, CEC, HDCP, Dolby TrueHD, HEC Connecteurs plaqués or : HDMI mâle type A (19 broches) / HDMI mâle type A (19 broches) Câble 19 conducteurs, Triple blindage, Conducteurs 100% cuivre AWG30, Couleur : noir, Longueur de câble : 1 m -
UGREEN 8K Câble HDMI 2.1 Certifié 10K 8K 60Hz Haute Vitesse 48Gbps (1M)[ Certifié Câble HDMI 2.1 ] Le câble HDMI 8k est conforme à la norme internationale du câble HDMI 2.1, supporte un taux de transmission maximal de 48 Gbps et prend en charge une résolution ultra-haute vitesse 10K 8K@60 Hz, 4K@120Hz, 4K@60Hz, 2K@144Hz et 1080P@240Hz, HDCP 2.2 2.3, HDR dynamique. Rétrocompatible avec la version HDMI 2.0/1.4/1.3/1.2/1.1 pour une transmission fluide et une meilleure sensation audiovisuelle. [ Performance à Haute Vitesse ] Trois processus améliorés pour une transmission stable du signal : structure de l'âme à 19 brins, protection à trois couches et noyau de cuivre étamé à quatre couches, et couche de blindage en fer blanc de la fiche pour réduire les interférences du signal. 8K HDMI câble dispose de fonctions avancées VRR, ALLM, HDR Dynamique. Le signal est plus stable, l'image est plus fluide et le retard et le scintillement sont réduits. [ Large Compatibilité ] Le cordon HDMI HDCP 2.3 se connecte aux appareils équipés d'un connecteur HDMI 2.1/2.0/1.4 standard, y compris PS5/PS4/PS3, Xbox Series X/S/One, NS-Switch, GPU, DVD, SHIELD TV/HDTV, TV-Box, MacBook Pro M4/M4 Pro/M4 Max, Mac Mini M4/M4 Pro, barres de son eARC, projecteur, moniteur, ordinateurs, lecteurs Blu-ray, etc. Cordon HDMI répond à vos différents besoins en matière de scènes de jeu, de travail et de cinéma à domicile. [ Plaisir Audiovisuel Amélioré ] Ce câble HDMI 10K 8K supporte le mode miroir, le mode étendu et le mode d'assemblage multi-écran ce qui est pratique lors de réunions pour diviser l'écran en plusieurs parties. HDMI câble supporte la fonction eARC et Dolby Atmos 7.1, ce qui étend considérablement la capacité de la bande passante pour les contenus non compressés, y compris les formats audio tels que DTS Master, DTS : X, Dolby TrueHD et Dolby Atmos 3D. [ Durabilité et Flexibilité ] Ce câble HDMI 2.1 est composé d'une coque en alliage d'aluminium amélioré et d'un connecteur nickelé, résistant à l'usure et aux rayures, l'interface n'est pas facile à casser. Fil tressé en nylon, double protection du noyau interne, peut résister à plus de 5000 +/180 degrés de durée de vie, résistant à la flexion, anti-arrachement, plus pratique et plus flexible à travers le tuyau.
Cette typologie par rôle et format ne suffit toutefois pas à garantir une bonne performance : encore faut-il sélectionner les bonnes caractéristiques techniques, notamment la longueur, la section et le blindage, selon l’usage réel.
Bien choisir: longueur, section, blindage et normes qui changent tout
Le choix d’un câble ne s’arrête pas au bon connecteur. Trois paramètres techniques déterminent la qualité réelle de la transmission : la longueur, la section, et le blindage.
Alimentation : section et chute de tension
Une section insuffisante par rapport à la puissance transportée provoque une chute de tension et un échauffement du câble, potentiellement dangereux sur les installations à forte puissance. Les paramètres déterminants d’un câble incluent la qualité métallurgique du conducteur, la qualité de l’isolant et celle du blindage. Des conducteurs argentés ou dorés, voire des câbles en argent, existent sur le marché haut de gamme, avec un comportement électrique différent du cuivre standard, notamment le cuivre OFC.
Réseau : catégories et blindage
En réseau filaire, le choix entre Cat5e, Cat6 et Cat6a dépend du débit visé et de la longueur du parcours. Le blindage, présent sur les versions FTP ou STP de ces câbles, limite la diaphonie entre paires torsadées, un phénomène d’autant plus problématique en environnement industriel riche en perturbations électromagnétiques.
-
Cable Ethernet 100m Blindé, RJ45 100m Câble Réseau Exterieur Intérieur100 m Câble Ethernet : 100 mètres | Résistant Aux Intempéries | Blindé | Anti-interférence Gigabit | Extérieur Imperméable | FTP Cat 6 | 23AWG CCA | Couleur : Blanc | La longueur des câbles et l'enfouissement direct affecteront la vitesse du réseau, un câble réseau long doit donc choisir le câble réseau avec une vitesse de réseau rapide et un bon matériel. Le câble Ethernet étanche extérieur est le meilleur choix pour un long câble Ethernet Matériaux Légers Haute Qualité - Le câble Ethernet est composé de CCA de haute qualité, 4 paires de paires torsadées blindées (STP) 23WAG CCA professionnel ; plus léger que ceux contenant du cuivre solide, la vitesse de transmission n'est pas atténuée, assurance qualité, tout en utilisant un extérieur en PVC couverture, résistant aux intempéries, anti-oxydation, résistant à la corrosion, l'utilisation en extérieur n'a pas à se soucier de l'impact des conditions météorologiques. FTP Câble Ethernet Extérieur- L'extérieur du FTP est enveloppé d'une couche de matériau métallique pour réduire l'atténuation du signal, pour réduire le rayonnement, empêcher les informations d'être écoutées, de sorte que les câbles FTP ont un taux de transmission de données plus élevé que l'UTP et le faux UTP ; Sans exigences de mise à la terre, il est facile d'installer nos câbles pour une utilisation à la maison ou au bureau. Convient Pour L'enfouissement Extérieur Et Direct - le câble LAN extérieur en PVC amélioré est étanche, résistant aux UV et à très faible atténuation. Il convient à la transmission longue distance dans des conditions extérieures et intérieures et peut également être enterré directement. Les câbles LAN extérieurs FTP sont conçus pour résister aux éléments extérieurs. Il peut résister aux effets de l'eau, aux changements de température et à l'exposition à la faune et à d'autres éléments potentiels Ll Suffit D'ajouter Le Connecteur - Pour les câbles sans tête, vous pouvez couper de manière flexible la longueur souhaitée, ce qui est plus flexible et pratique que les câbles avec connecteurs. Il vous suffit d'ajouter des connecteurs RJ45 aux deux extrémités. Ce câble peut généralement connecter des ordinateurs, des ordinateurs portables et des serveurs. Tant qu'il y a un port RJ45, n'importe quel appareil électronique peut utiliser ce câble -
Cable Ethernet 100m, RJ45 Cat 6 Blindé Câble Réseau à l'extérieur Intérieur📶 Longueur : 100 mètres | Résistant aux intempéries | Blindé | Anti-brouillage Gigabit | Cat 6-FTP | 23AWG | Couleur : Noir | La longueur des câbles et l'enfouissement direct affectent la vitesse du réseau, les câbles réseau longs doivent donc choisir le câble réseau avec une vitesse de réseau rapide et un bon matériel. Les câbles extérieurs sont le meilleur choix pour les câbles longs. 📶 LES CÂBLES FTP FOURNISSENT UN TRANSFERT DE DONNÉES À HAUTE VITESSE - L'extérieur du FTP est enveloppé dans une couche de métal pour réduire l'atténuation du signal, réduire le rayonnement et empêcher l'écoute clandestine d'informations, de sorte que les câbles FTP ont un taux de transfert de données plus élevé que UTP et Fake Cat7 FTP ; Sans aucune exigence de mise à la terre, il est facile d'installer nos câbles pour une utilisation à la maison ou au bureau. 📶 Aluminium Revêtu de Cuivre de Haute Qualité - Le câble Ethernet est composé d'un cca de haute qualité, de 4 paires de paires torsadées blindées (STP) en Aluminium Revêtu de Cuivre Professinal 23WAG; La longueur des câbles et l'enfouissement direct affecteront la vitesse du réseau, un câble réseau long doit donc choisir le câble réseau avec une vitesse de réseau rapide et un bon matériel. C'est le meilleur choix pour les longs câbles. 📶 Câble réseau EXTÉRIEUR ET INTÉRIEUR - avec un matériau PVC nouvellement amélioré, résistant aux intempéries, antioxydant, quel que soit le câble réseau utilisé à l'extérieur, dont la durée de vie du câble est affectée par le mauvais temps extérieur, il est recommandé de utilisez-le pour une utilisation en extérieur. Si vous achetez ce câble réseau extérieur dans notre boutique, veuillez nous contacter s'il y a des dommages et nous vous le retournerons gratuitement ! 📶 AJOUTEZ JUSTE DES CONNECTEURS - Les câbles sans tête vous permettent de couper de manière flexible la longueur souhaitée, ce qui est plus flexible et pratique que les câbles avec fiches. Il vous suffit d'ajouter des connecteurs RJ45 aux deux extrémités. Ce câble peut généralement connecter des ordinateurs, des ordinateurs portables et des serveurs. Vers routeur ou réseau local câblé (LAN). -
ARISKEEN Cat 8 Câble Ethernet 15M, Cat8 Tressé Plat Haut Débit (40Gbps 2000Mhz/s) Gigabit Rj45 STP Câble Blindé Internet Réseau Lan Patch pour Modem Routeur Ordinateur TV PC⚡[Vitesse supérieure] : Le câble Ethernet Cat 8 d'ARISKEEN prend en charge une bande passante allant jusqu'à 2000 MHz et une vitesse de transmission de 40 Gbps, ce qui permet un transfert de données à grande vitesse pour les applications de serveur, les jeux et le streaming vidéo HD, et permet de répondre aux exigences croissantes en matière de bande passante. ⚡[Conception anti-interférence] : Notre câble RJ45 est composé de quatre paires torsadées blindées (SSTP), qui offrent une protection optimale contre les interférences électromagnétiques et éliminent la diaphonie exogène (AXT). Chaque connecteur RJ45 est doté d'une broche de contact plaquée or de 50 microns, ce qui garantit une transmission plus rapide et plus stable et offre une grande protection contre la diaphonie, le bruit et les interférences. ⚡[Peu encombrant] : Le design plat du câble cat 8 évite les cordons emmêlés, économise de l'espace et permet une installation propre et plus sûre. Vous pouvez facilement faire passer le câble LAN à travers le mur, le long du sol, autour du cadre de la porte ou sous les tapis et les moquettes. ⚡[Large compatibilité] : Le câble réseau Cat8 est rétrocompatible avec les câbles internet Cat7, Cat6a, Cat6 et Cat5. Parfait pour tous les appareils compatibles Rj45 tels que les ordinateurs, consoles de jeux,imprimantes réseau, modems, routeurs, Smart TV et bien plus encore. ⚡[Conception tressée durable] : Nos câbles Ethernet Cat8 sont dotés d'une gaine tressée en nylon de première qualité, ce qui rend le câble extrêmement durable et robuste, et protège le câble réseau contre les entailles, les coupures et les plis. Livré avec 30 pinces à câble (plus ou moins).
Audio-vidéo : impédance et interférences
En hi-fi asymétrique, la règle est simple : plus les câbles sont courts, mieux c’est. Il est déconseillé de dépasser deux mètres pour les liaisons ligne, sous peine de dégradation sensible du signal analogique. Une exception notable concerne les câbles pour caisson de grave, conçus pour fonctionner sur une plus grande longueur, avec une légère atténuation des aigus jugée imperceptible sur ce type d’enceinte. Pour une installation home-cinéma typique, comptant cinq ou six enceintes, il est recommandé d’utiliser des câbles les plus courts possibles afin d’éviter l’enchevêtrement et de limiter la formation de boucles susceptibles de capter des perturbations électriques.
Concernant le budget, il est conseillé d’allouer entre 10 % et 15 % du coût total du système aux câbles, pour dépasser le strict minimum et obtenir de bons résultats. Cet arbitrage se retrouve également dans le choix entre fibre optique et liaison coaxiale pour les connexions numériques : un budget modeste orientera vers la fibre optique, tandis qu’un budget plus élevé pourra tirer parti d’une liaison coaxiale plus performante.
Erreurs fréquentes à éviter
- Utiliser une section de câble insuffisante pour la puissance ou la longueur nécessaire
- Dépasser la longueur maximale recommandée sur une liaison analogique asymétrique
- Négliger le blindage dans un environnement riche en interférences électromagnétiques
- Confondre compatibilité mécanique du connecteur et norme électrique réelle du câble
Ces erreurs de choix, si elles ne sont pas corrigées, accélèrent souvent l’usure prématurée du câble ou du connecteur, ouvrant la voie à des pannes plus difficiles à diagnostiquer.
Câbles endommagés: causes fréquentes, symptômes et conséquences
Un câble endommagé ne cesse pas toujours de fonctionner immédiatement : il dégrade progressivement la qualité de la transmission avant de provoquer une panne franche, ce qui rend le diagnostic parfois délicat.
Les causes mécaniques et thermiques
La torsion répétée, la traction excessive lors du débranchement, et les pliures serrées près des connecteurs figurent parmi les causes les plus courantes de dégradation. Le respect du rayon de courbure minimal indiqué par le fabricant évite de fragiliser les conducteurs internes ou la fibre optique, particulièrement sensible aux courbures trop prononcées qui provoquent des pertes de signal significatives. La chaleur excessive, notamment à proximité de sources de production thermique comme les alimentations ou les processeurs, accélère le vieillissement des isolants et peut provoquer des courts-circuits internes.
Les causes électriques et environnementales
L’oxydation des contacts, favorisée par l’humidité, augmente la résistance de contact et provoque des pertes intermittentes. Un mauvais raccordement, qu’il soit réalisé par soudage, sertissage, brasage ou via des connecteurs mécaniques inadaptés, peut créer un point faible dans la chaîne de transmission. Une surtension accidentelle, enfin, peut endommager instantanément un câble d’alimentation ou les composants électroniques connectés.
Symptômes et conséquences observables
- Pertes de débit sur les liaisons réseau, souvent intermittentes et difficiles à reproduire
- Parasites audio ou vidéo, grésillements ou pixelisation de l’image
- Échauffement anormal du câble ou du connecteur, signe d’une résistance excessive
- Risques électriques en cas de défaut d’isolation, notamment sur les câbles d’alimentation
- Pannes intermittentes, particulièrement frustrantes car difficiles à localiser sans matériel de test
Face à ces symptômes, mieux vaut adopter dès l’installation des pratiques limitant l’usure et facilitant le diagnostic ultérieur.
Bonnes pratiques: raccords, adaptateurs et sécurité au quotidien
Quand remplacer plutôt que réparer
Un câble présentant une gaine fissurée, un connecteur qui bouge dans son logement, ou des symptômes récurrents de perte de signal doit être remplacé plutôt que réparé de façon artisanale. Un raccord de câbles, utilisé pour connecter des câbles basse, moyenne ou haute tension, doit répondre à des critères précis : section du câble, forme, configuration, tension nominale, structure, type d’isolation, application visée et nombre de conducteurs à raccorder. Ces raccords doivent fournir une isolation électrique fiable et une protection mécanique, parfois une protection étanche, en utilisant des isolants thermorétractables, des isolants « froids », des types moulés ou des rubans spéciaux compatibles avec les matériaux du câble d’origine.
Les limites des adaptateurs
Un adaptateur permet souvent de résoudre un problème de compatibilité mécanique, mais il n’améliore jamais la norme électrique ou le protocole d’origine. Un adaptateur HDMI vers VGA, par exemple, ne transformera jamais un signal numérique en signal analogique de qualité équivalente sans un circuit de conversion actif. Mieux vaut donc limiter les chaînes d’adaptateurs successifs, chaque interface supplémentaire étant une source potentielle de faux contact ou de perte de signal.
-
Adaptateur USB C vers HDMI 4K, Thunderbolt 3 vers HDMI Compatible avec iPhone 15Pro/15ProMax,MacBookPro/Air,Dell XPS15/13,iPad Pro/Air,Samsung Galaxy S/Note,SurfacePro Gris【Adaptateur USB C vers HDMI 4K】USB C vers HDMI prend en charge 4K (3840x2160@30Hz),rétrocompatible avec 2K (2560x1440)@60Hz、1080P (1920x1080)@120Hz. USB C HDMI sync PC,ordinateur portable,écran de smartphone avec HDMI activé TV/moniteur/projecteur HD. Fournit une vidéo,un son et des images vifs,fluides,clairs et sans gigue,adaptés au divertissement home cinéma,au bureau,à l'exposition,à la présentation,à la salle de classe,au jeu,à la fête,à l'événement sportif,etc. 【Plug and Play】 Adaptateur HDMI USB C,facile à utiliser Plug and Play,pas de connexion Wi-Fi,pas de point d'accès personnel/airplay,pas d'applications/pilotes,pas de configuration requise. Connectez des appareils USB-C avec le mode DP Alt à un téléviseur/moniteur/projecteur compatible HDMI pour la transmission vidéo et audio. Fournir un mode miroir et un mode étendu pour la transmission d'images audio vidéo. 【Large compatibilité】 Adaptateur USB C HDMI 4K,compatible avec iPhone 15Pro/15ProMax,MacBook Pro 2016-2022,MacBook Air 2018-2023,Mac,Mini 2018,iMac 2017-2020,iPad Pro (2018-dernier style),iPad Air (dernière version 2019),iPadmini 6,iPad10,Surface Book 2,Lenovo ThinkPad/Yoga,Pixelbook,Dell-Xps 13/15,Galaxy Book,Chromebook,Samsung Galaxy S23 Ultra/S22/S20/S9/Note 8/9/10/20 Ultra,Huawei P40- P20/P40-P20 Pro/Mate40-10,(✘Non compatible avec les séries iPhone 14/13/12-1,✘Galaxy A12~A71) 【Robuste et durable】 L'adaptateur HDMI USB c est fabriqué à partir de matériaux de haute qualité et le corps en aluminium est résistant à la corrosion et à l'usure. Le bouclier offre une stabilité maximale,pas de décalage,pas de mise en mémoire tampon. Les câbles en nylon renforcé résistent à la flexion et à la torsion pour une durabilité accrue. Les extrémités USB-C et HDMI sont conçues pour s'adapter parfaitement,assurant un ajustement solide et fiable. 【Service client et assistance client】USB C HDMI n'est pas compatible avec les appareils USB-C qui ne prennent pas en charge le protocole DP Alt-Mode. Si vous n'êtes pas sûr que le connecteur et votre appareil soient compatibles,veuillez nous contacter. Ce que vous obtenez : 1 adaptateur HDMI USB C,1 mode d'emploi. Nous offrons une garantie de remplacement gratuite d'un an. Si vous avez des questions,n'hésitez pas à nous contacter. -
BENFEI Adaptateur USB C vers HDMI 4K @ 60 Hz Thunderbolt 3 vers HDMI pour MacBook Pro 2019/2018/2017, MacBook Air/iPad Pro 2018, Samsung Galaxy S10/S9 [Coque en Alliage d'aluminium et câble en Nylon]Streaming depuis n'importe où : diffusez des événements sportifs, regardez des films, des jeux et montrez des photos/albums directement depuis vos appareils (Samsung Galaxy S8/S9/S8 Plus/S9 Plus/Note 8) et ne manquez jamais la touche gagnante ou vos épisodes TV préférés. Ne vous inquiétez plus des problèmes de lancement wifi. Parfait pour les voyages et les présentations (*Remarque : conçu principalement pour les ordinateurs, sans port de charge sur l'adaptateur) Plug & Play -aucun adaptateur ou pilote/logiciel requis. Solution parfaite pour votre MacBook Pro/MacBook, iMac, Surface Book 2, Pixelbook, HP Envy 13, Galaxy Book et Chromebook, lecteur un ou deux moniteurs/écrans HDMI, résolution jusqu'à 4K@60 Hz. Compatible avec les téléviseurs/moniteurs/projecteurs compatibles HDMI pour le transfert vidéo et audio *Remarque: conçu pour les ordinateurs, pas pour les tablettes et les smartphones, sauf Samsung Galaxy S8/S9, S8/S9 Plus, Note 8, Mate 10, HTC U11 Large compatibilité : compatible avec iPhone 15/ 15 Plus /15 Pro / 15 Pro Max, MacBook Pro 2023-2016, iMac 2023-2015, Surface Book 2, Surface Go, HP Envy 13, Pixelbook, Galaxy Book, Samsung Galaxy S8/S9/S8 Plus/ S9 Plus/ Note 8/Note 9, Dell XPS 15. / XPS 13. Chromebook, Chromebook Pixel, Intel NUC, et beaucoup d'autres (voir la section détaillée du produit ci-dessous). Rappel : pour les appareils avec USB 3.1 Gen 1, et Samsung Galaxy S9/S8, la synchronisation peut prendre plus de temps Design fiable et convivial : câble en nylon tressé pour plus de durabilité et design antidérapant facile à brancher et débrancher. Boîtier en alliage d'aluminium de qualité supérieure pour une meilleure isolation thermique. S'adapte parfaitement aux ports USB-C de vos appareils pour un transfert de signal stable GARANTIE DE 18 MOIS - La garantie exclusive Benfei inconditionnelle de 18 mois garantit une satisfaction à long terme de votre achat; Service client amical et facile à joindre pour résoudre vos problèmes en temps opportun -
JSAUX Adaptateur USB C vers HDMI 4K, Type C Thunderbolt 3 vers HDMI, Compatible avec iPhone 17 Pro 16 15, MacBook Pro Air, Dell XPS 15, Samsung Galaxy S24 S10 S9, Huawei P40, Surface Pro 7, Gris🎄【Plug & Play】L'adaptateur HDMI JSAUX USB C est facile à utiliser, aucun pilote ou logiciel supplémentaire requis, aucune connexion WiFi requise, il suffit de brancher et de jouer. Connectez parfaitement vos appareils USB C avec le mode DP Alt aux téléviseurs/moniteurs/projecteurs compatibles HDMI pour la transmission vidéo et audio. Le mode miroir et le mode extension sont disponibles. 🎅🏻【Affichage grand écran 4K UHD】Cet adaptateur HDMI USB Type C prend en charge 4K @ 30Hz et vous permet d'étendre l'écran de votre appareil USB C à un écran HDTV 4K, de regarder des films ou d'afficher votre contenu de travail sur un écran plus grand pour améliorer votre expérience visuelle et votre efficacité au travail. ❄️【Anti-interférence】Pas de délai, pas de tampon. Le connecteur USB C de cet adaptateur USB C vers HDMI est implanté avec un fer-blanc. Cela bloquera les interférences de signal pour le WiFi et vous obtiendrez un signal WiFi complet lors de l'utilisation de cet adaptateur. 🎁【Conception compacte et durable】Compact et léger, avec une conception antidérapante conviviale pour un branchement et un débranchement plus faciles. Câble en nylon tressé pour une durabilité accrue. Boîtier en aluminium de haute qualité pour une meilleure isolation thermique. S'adapte parfaitement aux ports USB C de vos appareils et offre une meilleure protection de la transmission du signal. 🦌【Liste de compatibilité】Cet adaptateur USB C vers HDMI (pour Thunderbolt 3) est compatible avec iPhone 17 17 Air 17 Pro 17 Pro Max, iPhone 16 16 Plus 16 Pro 16 Pro Max, iPhone 15 15 Plus 15 Pro 15 Pro Max, Surface Book 2, Pixelbook, Dell XPS 15 13, Surface Go, Samsung Galaxy Note 8 9 10, S8 S9 S10 S20 ou versions ultérieures, Z Flip, HUAWEI Mate 10 Mate 20 P20 P30 et plus encore (voir la liste complète dans la description du produit)
Repérage, stockage et sécurité électrique
Le repérage des câbles par étiquettes, une pratique courante dans les studios professionnels, s’avère particulièrement utile lorsque les câbles passent dans des gaines ou des faux-plafonds, où l’identification visuelle directe devient impossible. Pour le stockage, éviter les enroulements trop serrés préserve le rayon de courbure et prolonge la durée de vie du câble. Sur le plan électrique, la mise à la terre reste une mesure de sécurité essentielle : elle fournit un chemin de faible résistance vers la terre pour le courant en cas de défaut, évitant ainsi le choc électrique ou les dommages aux équipements connectés.
Liaisons sans fil : une alternative partielle
Certains câbles peuvent être remplacés par des liaisons infrarouges ou hertziennes, mais la qualité de la transmission reste limitée par celle du transmetteur utilisé. Même les enceintes dites « sans fil », qui transmettent le son par infrarouge ou ondes radio, nécessitent toujours un câble pour l’alimentation électrique, la transmission de puissance ne pouvant se faire sans fil dans ce contexte domestique.
FAQ
Quels sont les 4 types de connecteurs ?
On distingue généralement les connecteurs d’alimentation (IEC C13/C14, USB-C Power Delivery), les connecteurs de données (RJ45, USB), les connecteurs audio (jack 3,5 mm, RCA, XLR) et les connecteurs vidéo (HDMI notamment), chacun répondant à des contraintes électriques et mécaniques spécifiques.
Quels sont les 3 grands types de câbles différents ?
Les câbles se répartissent en trois grandes familles : les câbles d’alimentation, dimensionnés selon la puissance à transporter, les câbles de données comme la paire torsadée ou la fibre optique, orientés débit et stabilité, et les câbles audio-vidéo, centrés sur l’intégrité du signal analogique ou numérique.
Quel est le rôle des câbles et des connecteurs dans un système informatique ?
Le câble transporte un signal électrique, optique ou numérique, ou de la puissance électrique, entre deux équipements. Le connecteur assure l’interface mécanique et électrique entre ce câble et l’équipement, garantissant à la fois la stabilité physique de la liaison et la continuité du signal ou du courant.
Quelles sont les principales causes d’endommagement des câbles et quelles en sont les conséquences ?
Torsion, traction excessive, pliures serrées, chaleur, oxydation des contacts, mauvais raccordement et surtension figurent parmi les causes principales. Elles provoquent des pertes de débit, des parasites audio ou vidéo, un échauffement anormal, des risques électriques et des pannes intermittentes souvent difficiles à diagnostiquer.
Choisir un câble ou un connecteur ne relève pas du hasard : chaque format répond à un usage précis, avec des contraintes de longueur, de section et de blindage qui déterminent la fiabilité réelle de l’installation. Anticiper ces critères, plutôt que les découvrir après une panne, reste la meilleure protection pour le matériel comme pour le budget.
