Comment brancher son caisson de basses en home cinéma ?

Brancher un caisson de basses en home cinéma semble simple jusqu’au moment où l’on se retrouve face à une rangée de prises inconnues, un câble qui ne correspond pas et un grave qui ronfle ou reste muet. Pourtant, la logique du branchement est lisible dès lors qu’on identifie ce qu’on a réellement sous la main : quel type de caisson, quel type d’ampli, quelles sorties disponibles. Ce guide suit cette logique de diagnostic, étape par étape, des connexions les plus propres aux alternatives quand la connectique idéale fait défaut.

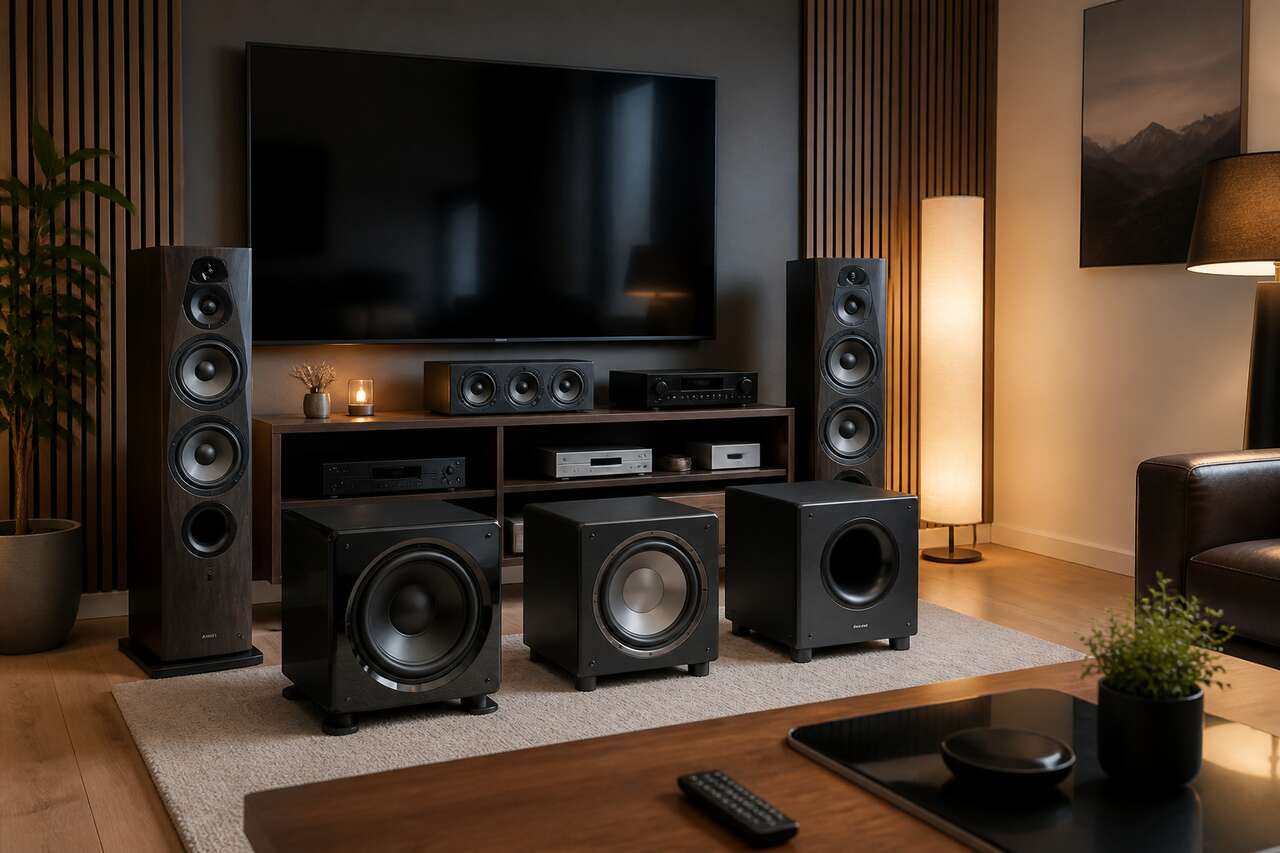

Identifier votre matériel et le type de caisson

Avant de tirer le moindre câble, deux minutes d’inventaire évitent la majorité des erreurs. La première distinction à faire concerne le caisson lui-même : actif ou passif. Un caisson de basses actif embarque son propre amplificateur intégré, une alimentation secteur et des réglages en façade (volume, fréquence de coupure, phase). C’est de loin le cas le plus répandu aujourd’hui. Un caisson de basses passif, lui, se branche comme une enceinte classique via un câble à deux conducteurs et dépend entièrement de l’amplificateur auquel il est raccordé pour être alimenté. Ces modèles passifs sont devenus extrêmement rares et se retrouvent surtout dans des ensembles home cinéma complets d’entrée de gamme.

La deuxième distinction porte sur la source : avec quoi pilotez-vous le caisson ? Quatre configurations couvrent 95 % des cas réels :

• Amplificateur home cinéma AV (5.1, 7.1, 9.2…) : dispose presque toujours d’une ou deux sorties subwoofer dédiées, souvent marquées Sub Out, LFE ou SW Out.
• Ampli stéréo hi-fi : rarement équipé d’une sortie LFE ; on cherche alors un pre-out RCA ou des borniers haut niveau.
• Barre de son : certaines possèdent une sortie sub out pour un caisson filaire, d’autres embarquent un caisson propriétaire sans fil. Beaucoup n’ont aucune sortie exploitable pour un caisson tiers.
• Téléviseur seul : la TV ne dispose jamais de sortie subwoofer analogique ; les options se limitent à l’optique Toslink, au HDMI ARC/eARC ou à la prise casque.

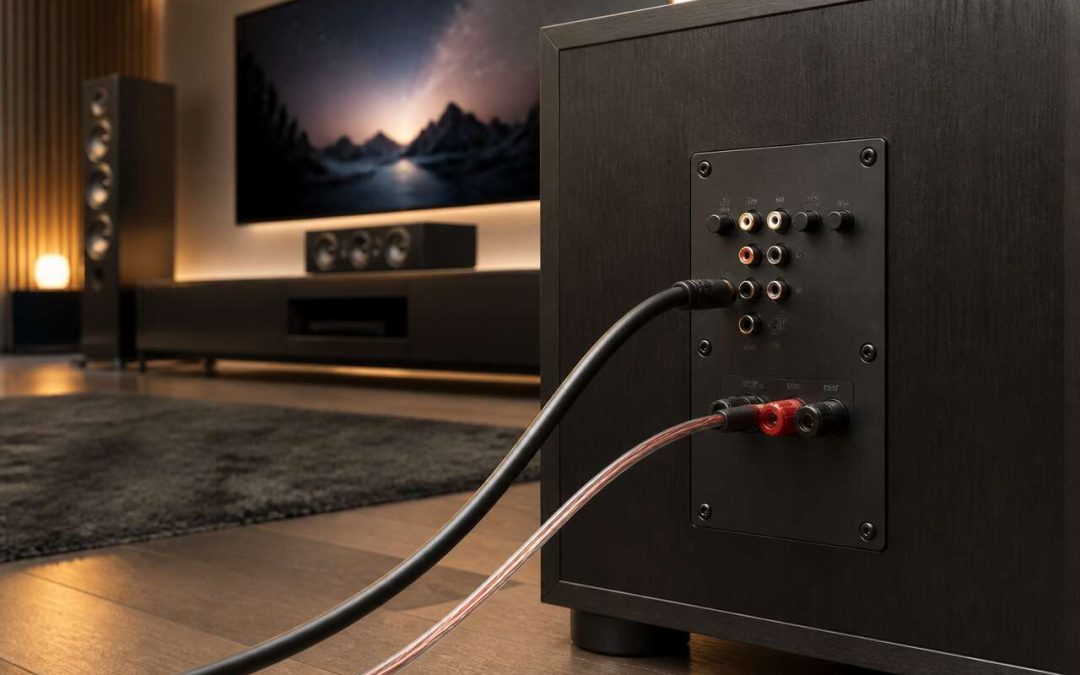

Sur le caisson actif, repérez les prises disponibles à l’arrière. On y trouve généralement :

• Une ou deux entrées RCA (gauche/droite ou une seule entrée LFE mono)
• Des entrées haut niveau (borniers à vis, parfois appelés Speaker Level In ou High Level Input)
• Parfois des sorties haut niveau pour relier les enceintes satellites en cascade
• Les réglages : potentiomètre de gain, sélecteur de fréquence de coupure (crossover), interrupteur de phase (0°/180°)

Photographiez la face arrière de votre ampli et celle de votre caisson. Ce rapide inventaire visuel détermine immédiatement quelle solution de branchement est disponible et laquelle est optimale. Une fois ce diagnostic posé, on peut passer au branchement de référence en home cinéma.

Le meilleur branchement en home cinéma : sortie subwoofer LFE de l’ampli

Lorsqu’un amplificateur home cinéma est présent dans la chaîne, la solution optimale est sans ambiguïté : relier la sortie Sub Out (ou LFE Out) de l’ampli à l’entrée LFE ou Line In du caisson actif via un câble RCA mono dédié subwoofer. Ce câble, parfois appelé câble subwoofer mono, est blindé et conçu pour transporter un signal basse fréquence sur plusieurs mètres sans capter les parasites électromagnétiques ambiants.

Pourquoi ce branchement est-il supérieur aux autres ? Parce qu’il exploite le bass management de l’ampli AV. Le processeur audio de l’ampli reçoit le flux numérique (Dolby Atmos, DTS:X, PCM multicanal…), isole le canal .1 dédié aux effets basses fréquences et l’envoie sur la sortie LFE avec un niveau calibré. Simultanément, il redirige les fréquences graves des enceintes satellites (déclarées en mode Small dans le menu) vers ce même canal subwoofer. Le caisson reçoit donc un signal propre, déjà filtré numériquement, sans double filtrage ni perte de cohérence.

La connexion physique est simple :

• Brancher une extrémité du câble RCA sur la prise Sub Out de l’ampli (prise unique, souvent marquée d’un point blanc ou jaune)
• Brancher l’autre extrémité sur l’entrée LFE ou Line In du caisson (si deux entrées RCA G/D sont présentes, l’une ou l’autre convient : le caisson somme en mono en interne)
• Régler le filtre passe-bas du caisson en position maximale ou désactivée (souvent marqué LFE ou Max), car le filtrage est déjà géré par l’ampli

De nombreux amplis AV récents proposent deux sorties subwoofer. Cette configuration est utile dans les grandes pièces ou pour des configurations 7.2 et 9.2 avec deux caissons. Si vous n’avez qu’un seul caisson, utilisez la première sortie ; certains utilisateurs branchent les deux sorties sur le même caisson via un adaptateur en Y pour augmenter légèrement le niveau de signal et garantir l’allumage automatique du caisson — une astuce valide mais marginalement utile si le niveau de signal est déjà suffisant.

Côté longueur de câble : jusqu’à 10 mètres, un câble RCA blindé de qualité correcte ne pose aucun problème. Au-delà, privilégiez un câble subwoofer à faible capacité ou envisagez une liaison sans fil (émetteur/récepteur RCA) pour les configurations où le caisson est éloigné de l’ampli.

Ce branchement LFE direct constitue la référence absolue. Mais que faire quand l’ampli ne dispose pas de cette sortie dédiée ?

Brancher un caisson quand l’ampli n’a pas de sortie subwoofer

L’absence de sortie subwoofer est le cas typique de l’ampli stéréo hi-fi ou de certains amplis AV d’ancienne génération. Plusieurs solutions existent, avec des compromis différents.

Solution 1 : les pre-out RCA de l’ampli stéréo. Si l’ampli dispose de sorties pré-amplifiées (souvent marquées Pre Out, Tape Out ou Record Out), c’est la voie la plus propre. On relie les pre-out RCA gauche et droite de l’ampli aux entrées RCA gauche et droite du caisson. Le caisson reçoit le signal pleine bande et son propre filtre passe-bas (crossover) entre en jeu pour ne laisser passer que les basses. Dans ce cas, activez le filtre du caisson et réglez la fréquence de coupure selon la taille de vos enceintes (80 Hz pour des enceintes compactes, 60 Hz pour des colonnes à large spectre).

Solution 2 : les entrées haut niveau (High Level Input). De nombreux caissons actifs proposent des entrées haut niveau sous forme de borniers à vis. On y connecte directement les fils d’enceinte issus des borniers de l’amplificateur. Si l’ampli dispose de borniers A et B, les borniers B alimentent le caisson sans toucher aux enceintes principales. Si l’ampli n’a qu’un jeu de borniers, on double les connexions en parallèle : quatre câbles vers les enceintes, quatre câbles vers le caisson. Ce branchement en parallèle n’affecte pas significativement l’impédance vue par l’amplificateur et ne présente aucun risque pour lui, à condition que le caisson possède une impédance d’entrée élevée (généralement supérieure à 10 kΩ).

Le filtrage haut niveau intégré au caisson est en revanche basique : un simple condensateur crée une pente de premier ordre à partir de 100 Hz environ. Cette pente douce peut entraîner une légère rotation de phase et nuire à la cohérence de la scène sonore, notamment en stéréo. Ce n’est pas rédhibitoire, mais c’est une limite à connaître.

Solution 3 : la sortie casque de l’ampli. Techniquement possible, mais déconseillée sauf dépannage ponctuel. La sortie casque est conçue pour des charges de 32 à 300 Ω, son niveau de sortie est variable et son bruit de fond souvent plus élevé. Il faut un adaptateur jack 3,5 mm ou 6,35 mm vers RCA. Le résultat est rarement satisfaisant sur le long terme.

Solution 4 : un convertisseur haut niveau vers RCA. Ce petit boîtier actif (parfois appelé line output converter) se branche sur les borniers haut-parleurs de l’ampli et délivre un signal RCA de niveau ligne vers le caisson. C’est une alternative propre à l’entrée haut niveau native du caisson, utile quand ce dernier n’en dispose pas.

Ces solutions couvrent les configurations ampli sans sortie dédiée. Le cas de la barre de son et de la TV obéit à une logique différente, souvent plus contraignante.

Brancher un caisson à une barre de son ou à une TV : ce qui est possible et ce qui ne l’est pas

La barre de son et la TV sont les deux sources pour lesquelles les attentes sont souvent déçues. Soyons directs : dans la majorité des cas, on ne peut pas brancher un caisson tiers directement sur une TV, et les options avec une barre de son dépendent entièrement du modèle.

Cas 1 : le caisson propriétaire de la barre de son. La quasi-totalité des barres de son vendues avec un caisson utilisent une liaison sans fil propriétaire (radio 2,4 GHz ou 5,8 GHz). L’appairage est automatique ou se fait via un bouton dédié. Aucun câble n’est nécessaire, aucun réglage de niveau ni de fréquence de coupure n’est accessible à l’utilisateur : tout est géré en interne par le DSP de la barre. Ce caisson ne peut pas être remplacé par un modèle tiers, et le caisson de la barre ne peut pas être utilisé avec un autre ampli.

Cas 2 : une barre de son avec sortie Sub Out. Certaines barres de son haut de gamme ou semi-professionnelles disposent d’une sortie RCA mono marquée Sub Out ou Subwoofer Out. Dans ce cas, le branchement est identique à celui d’un ampli AV : câble RCA mono vers l’entrée LFE du caisson actif. Vérifiez les spécifications de votre barre avant tout achat de caisson tiers.

Cas 3 : la TV seule. Une TV ne possède pas de sortie subwoofer analogique. Les sorties disponibles sont :

• Optique Toslink : transporte un signal audio numérique (PCM stéréo ou Dolby Digital 5.1 selon la source). Un caisson actif ne peut pas se brancher directement dessus sans un convertisseur DAC optique vers RCA.
• HDMI ARC / eARC : protocole bidirectionnel qui renvoie l’audio de la TV vers un ampli AV ou une barre de son. Un caisson actif ne peut pas se brancher directement sur un port HDMI.
• Prise casque : possible avec un adaptateur jack vers RCA, mais le niveau et la qualité sont limités.

La solution réaliste pour brancher un caisson tiers sur une TV consiste à intercaler un ampli AV ou un DAC entre la TV et le caisson. La TV envoie son audio via Toslink ou HDMI ARC vers l’ampli, qui gère ensuite le bass management et pilote le caisson via sa sortie Sub Out. C’est le schéma le plus propre et le plus fonctionnel.

Une alternative minimaliste : un convertisseur optique Toslink vers RCA analogique stéréo, dont les sorties RCA alimentent les entrées du caisson. Le résultat est fonctionnel mais sans bass management : le caisson reçoit le signal pleine bande et doit filtrer lui-même via son crossover interne.

Une fois le branchement établi, qu’il soit via ampli, barre ou TV, la question du placement du caisson dans la pièce devient déterminante pour la qualité du grave perçu.

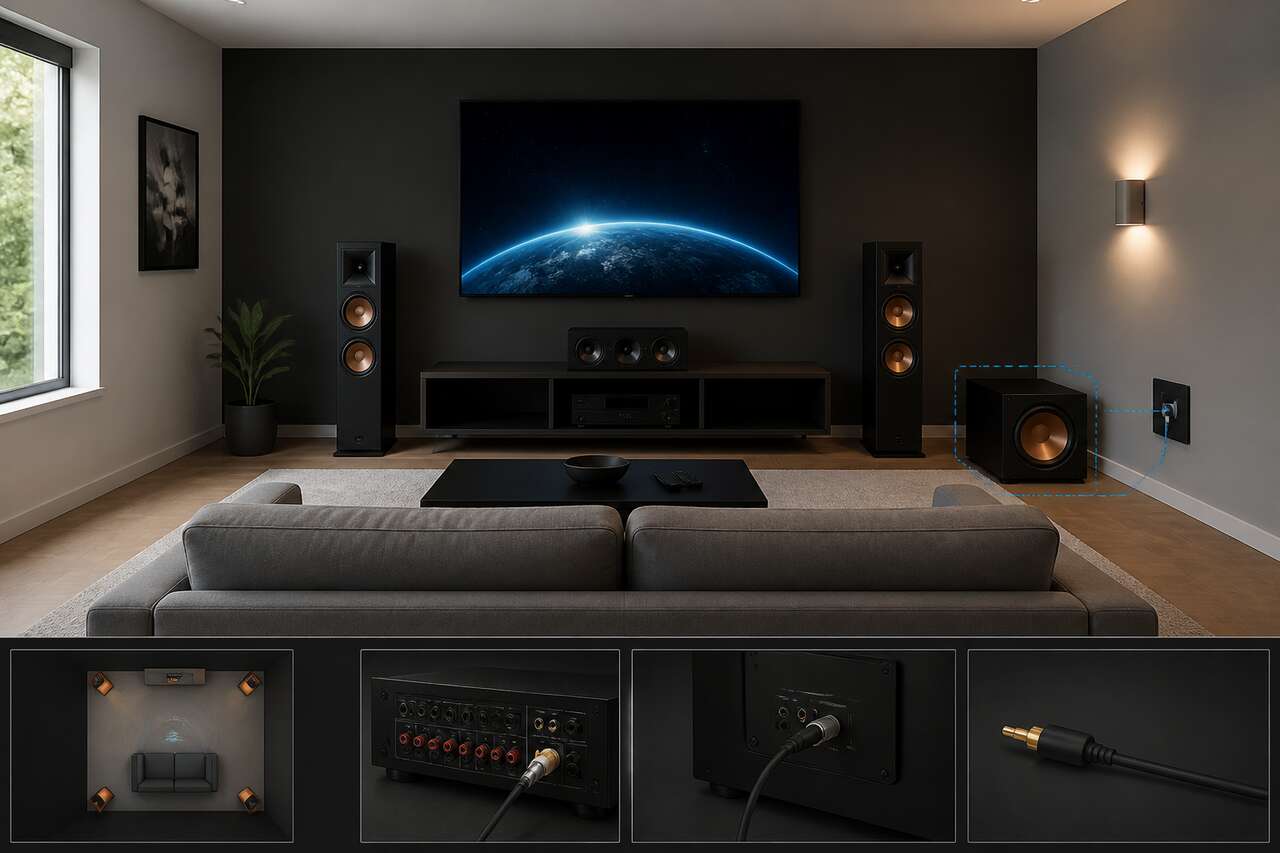

Où placer le caisson dans un home cinéma pour un grave régulier

Le grave est omnidirectionnel en théorie, mais la pièce elle-même crée des zones de renforcement et des zones d’annulation selon la position du caisson et la place d’écoute. Un caisson mal placé produit un grave bourdonnant, excessif sur certaines fréquences et absent sur d’autres.

La méthode du caisson à la place d’écoute est la plus efficace pour trouver empiriquement le meilleur emplacement :

• Posez temporairement le caisson à votre place d’écoute habituelle, à hauteur d’oreille si possible
• Lancez une piste de test grave (balayage sinusoïdal 20–100 Hz ou un film avec basses soutenues)
• Déplacez-vous dans la pièce en écoutant : l’endroit où le grave sonne le plus régulier et le plus propre est le meilleur emplacement pour le caisson
• Installez le caisson à cet endroit

Quelques repères pratiques :

• Placer le caisson vers l’avant de la pièce, aligné avec les enceintes principales, améliore la cohérence temporelle avec le reste du système
• Évitez les coins : un caisson placé dans un angle bénéficie d’un renforcement acoustique de 6 à 12 dB sur les très basses fréquences, ce qui produit un grave gonflé et peu contrôlé
• Évitez également le centre exact d’un mur : c’est souvent un nœud de pression pour certaines fréquences modales
• Un décalage de 20 à 30 cm par rapport au mur ou au coin suffit parfois à réduire sensiblement les résonances

Les vibrations parasites sont un autre piège. Un caisson posé directement sur un parquet flottant ou une étagère peut faire vibrer toute la structure. Des pieds découplants (cônes, plots en caoutchouc) réduisent ces transferts mécaniques. Si le caisson est posé sur une moquette épaisse, vérifiez qu’il ne s’y enfonce pas au point de réduire la ventilation de l’enceinte.

Enfin, la distance entre le caisson et la place d’écoute influe sur le délai acoustique. Les amplis AV modernes compensent ce délai automatiquement lors de la phase d’auto-calibration. Si vous réglez manuellement, comptez environ 2,9 ms par mètre supplémentaire par rapport aux enceintes principales.

Le placement optimisé n’est que la moitié du travail : les réglages électroniques du caisson et de l’ampli conditionnent tout autant le résultat final.

Réglages essentiels après branchement : volume, fréquence de coupure, phase et calibration

Une fois branché et positionné, le caisson demande une procédure de réglage méthodique. Aller trop vite à cette étape est la cause principale d’un grave mal intégré.

1. Le gain (volume du caisson). Partez d’un réglage à 40–50 % du potentiomètre de gain en façade du caisson. Ce point de départ neutre laisse de la marge dans les deux sens. Le niveau global est ensuite ajusté depuis le menu de l’ampli AV (niveau du canal subwoofer, exprimé en dB). Si l’ampli lance une procédure d’auto-calibration (Audyssey, YPAO, MCACC, Dirac Live…), lancez-la avant tout réglage manuel : elle mesure le niveau, la distance et la fréquence de coupure optimale pour votre pièce et les corrige automatiquement.

2. La fréquence de coupure (crossover). Ce paramètre détermine à partir de quelle fréquence le caisson prend le relais des enceintes. Le point de départ universel recommandé est 80 Hz, valeur retenue par les standards THX et reprise par la plupart des amplis AV en configuration automatique. Adaptez ensuite selon vos enceintes :

• Petites enceintes satellites (extension à 100–120 Hz) : réglez le crossover entre 80 et 100 Hz
• Enceintes compactes avec extension à 80 Hz : 80 Hz est approprié
• Grandes colonnes avec extension à 40–50 Hz : abaissez à 60–70 Hz pour éviter un chevauchement qui gonfle les médiums-graves

Si le branchement est en haut niveau ou pre-out sans bass management de l’ampli, activez le filtre passe-bas du caisson à la valeur choisie et vérifiez que les enceintes ne sont pas elles-mêmes filtrées en parallèle (double filtrage).

3. La phase. Le réglage de phase (0° ou 180°, parfois un potentiomètre continu de 0° à 180°) corrige le décalage temporel entre le caisson et les enceintes principales. Pour le trouver : réglez à 0°, écoutez une piste avec des basses continues, puis passez à 180°. Conservez le réglage qui produit le grave le plus plein et le plus présent à la place d’écoute. Si les deux positions semblent équivalentes, restez à 0°.

4. L’auto-calibration. Si votre ampli AV propose une mesure automatique de la pièce, c’est l’outil le plus efficace. Placez le microphone de mesure à la place d’écoute, lancez la procédure et laissez l’ampli émettre ses signaux de test. Le résultat corrige le niveau du caisson, son délai par rapport aux autres enceintes et la fréquence de coupure. Après calibration, ne modifiez pas le potentiomètre de gain du caisson : le calibrage est basé sur ce niveau physique.

5. Vérification à l’oreille. Testez avec plusieurs types de contenus : un film à effets LFE marqués (explosions, moteurs), de la musique avec contrebasse ou batterie, et un balayage sinusoïdal grave. Le caisson doit s’entendre mais pas se localiser ; les basses doivent paraître provenir des enceintes principales. Si vous entendez clairement d’où vient le grave, la fréquence de coupure est trop haute ou le gain trop fort.

Ces réglages en place, il reste à connaître les symptômes et correctifs des problèmes les plus fréquents.

Dépannage rapide : pas de basses, ronflette, décalage et basses baveuses

Aucun son du caisson. Vérifiez d’abord que le caisson est bien sous tension et que son interrupteur est en position On ou Auto. En mode Auto, le caisson s’allume automatiquement à la détection d’un signal : si le niveau d’entrée est trop faible (gain du caisson trop bas, niveau LFE de l’ampli trop faible), il peut ne pas se déclencher. Augmentez temporairement le gain du caisson pour tester. Vérifiez ensuite le câble RCA : un câble défectueux ou mal enfoncé est la cause la plus fréquente d’absence de signal. Testez avec un autre câble. Vérifiez enfin dans le menu de l’ampli AV que le canal subwoofer est activé (Sub : Yes ou LFE : On) et que les enceintes principales sont déclarées en mode Small pour forcer la redirection des graves.

Ronflette (bruit de fond à 50 Hz). Ce symptôme caractéristique indique une boucle de masse entre le caisson et l’ampli. Les deux appareils sont branchés sur des prises secteur différentes et leurs masses électriques créent une différence de potentiel. Solutions : brancher les deux appareils sur la même multiprise, utiliser un isolateur de boucle de masse sur le câble RCA (petit boîtier passif peu coûteux), ou vérifier que les câbles réseau ou HDMI ne créent pas eux-mêmes une boucle supplémentaire.

Décalage temporel (basses en retard sur l’image ou les enceintes). Si les basses arrivent après les enceintes, le délai du caisson dans l’ampli AV est mal réglé. Relancez l’auto-calibration ou ajustez manuellement le délai du canal subwoofer (en millisecondes ou en distance). Un décalage de 10 ms correspond à environ 3,4 mètres de distance acoustique supplémentaire.

Basses baveuses ou bourdonnantes. Plusieurs causes possibles :

• Fréquence de coupure trop haute : le caisson couvre des fréquences que les enceintes couvrent aussi, créant un chevauchement qui gonfle le médium-grave. Abaissez le crossover par paliers de 10 Hz.
• Double filtrage : le filtre du caisson et le bass management de l’ampli sont tous les deux actifs sur la même plage. Désactivez le filtre du caisson (position Max ou LFE) quand l’ampli gère déjà le filtrage.
• Gain trop élevé : un niveau de caisson supérieur à +6 dB dans l’ampli AV sature la dynamique des basses. Réduisez le gain physique du caisson et relancez la calibration.
• Phase inversée : si la phase est à 180° alors qu’elle devrait être à 0° (ou inversement), les graves s’annulent partiellement avec les enceintes et ce qui reste semble flou. Testez les deux positions.

Mode nuit activé par erreur. De nombreux amplis AV et barres de son disposent d’un mode nuit qui compresse ou atténue les effets LFE. Si les basses semblent faibles malgré un réglage correct, vérifiez que ce mode est désactivé dans les paramètres audio de l’ampli.

Mauvais port utilisé. Sur certains caissons, l’entrée marquée LFE court-circuite le filtre interne (le signal est utilisé tel quel), tandis que l’entrée Line In ou R/L passe par le crossover du caisson. Si vous branchez la sortie LFE de l’ampli sur l’entrée Line In du caisson avec le filtre du caisson réglé à 80 Hz, le signal est filtré deux fois. Utilisez l’entrée LFE du caisson quand elle existe, ou désactivez le filtre interne du caisson.

FAQ

Comment brancher un caisson de basse home cinéma ?

Reliez la sortie Sub Out ou LFE Out de votre ampli AV à l’entrée LFE ou Line In du caisson actif avec un câble RCA mono subwoofer. Réglez le gain du caisson à 40–50 %, désactivez son filtre interne (position Max ou LFE) et lancez l’auto-calibration de l’ampli. Sans sortie LFE sur l’ampli, utilisez les entrées haut niveau du caisson ou les pre-out RCA de l’ampli stéréo.

Quel est le meilleur branchement pour un caisson de basse ?

Le branchement optimal est la liaison Sub Out / LFE Out de l’ampli AV vers l’entrée LFE du caisson actif via un câble RCA mono. Ce schéma exploite le bass management numérique de l’ampli, évite tout double filtrage et garantit la meilleure intégration avec le reste du système.

Où mettre un caisson de basse dans un home cinéma ?

Placez-le vers l’avant de la pièce, à proximité des enceintes principales, en évitant les coins et le centre exact des murs. Utilisez la méthode du caisson à la place d’écoute : posez-le temporairement à votre siège, parcourez la pièce en écoutant et installez-le là où le grave sonne le plus régulier et le plus propre.

Quel est le meilleur branchement pour un home cinéma ?

Pour un home cinéma complet, le schéma de référence est : source (lecteur Blu-ray, box TV, console) → ampli AV via HDMI → enceintes satellites et caisson actif via Sub Out RCA. L’ampli AV centralise le décodage, le bass management et la calibration automatique de la pièce. Le HDMI ARC ou eARC permet en plus à la TV de renvoyer son audio vers l’ampli sans câble supplémentaire.

Un caisson bien branché, bien placé et correctement réglé transforme l’expérience sonore d’un home cinéma bien plus que ne le laisse supposer sa discrétion visuelle. Les étapes sont reproductibles, les outils de diagnostic sont simples, et la plupart des problèmes courants ont une solution directe dès lors qu’on sait où regarder.
